J'ai enfin trouvé la tourelle pour le tour PD 230/E, en gros elle m'a couté le 1/3 du prix du tour (une dinguerie...) mais bon, je l'ai, c'est le principal.

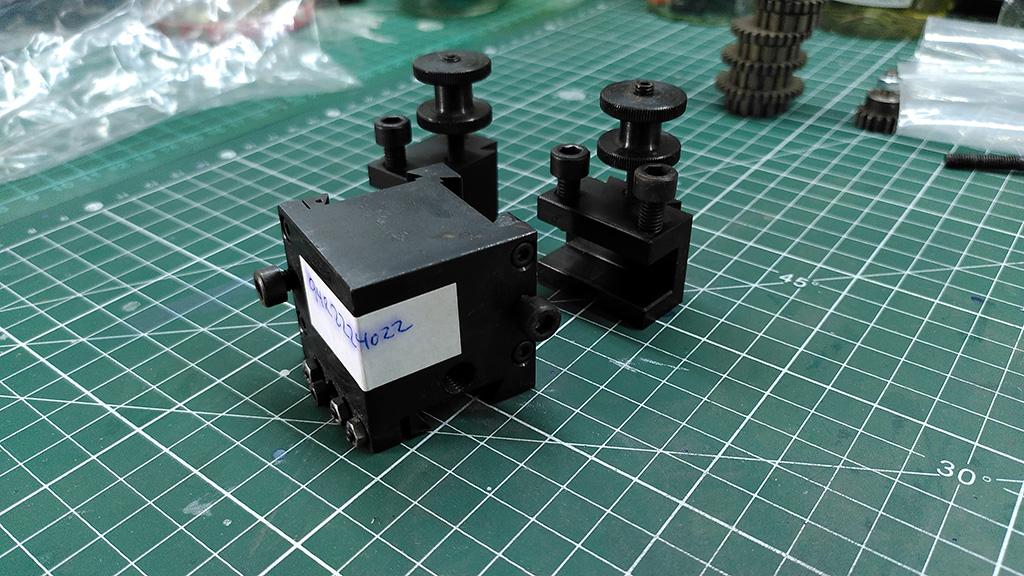

Il est composé de 3 éléments :
1. la tourelle a proprement parler
2. les 2 porte-outils
La particularité de cette tourelle c'est que c'est la seule qui peut se monter sur le chariot supérieur orientable.
Sans elle, on peut adapter d'autres tourelles mais on perd ce chariot et ça limite d'autant les capacités de tournage de la machine.
Il y a deux modèles de porte-outils pour la référence 24024, celui qui est sortie avec la tourelle 24022 et celui qui est fourni avec la tourelle du tour PD 250/E (tourelle ref. 24026).
Curieusement, j'ai les porte-outils les plus récents, ceux avec les molettes.
 |
 |

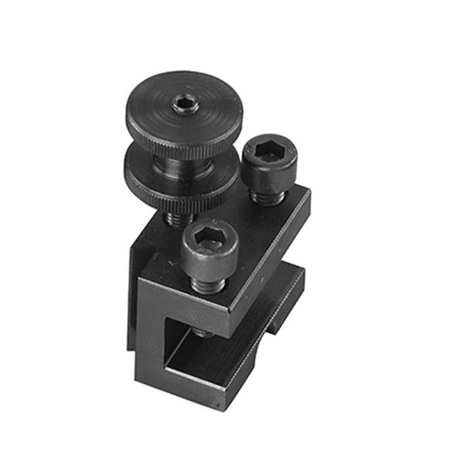

| 24024 pour la tourelle 24022 |

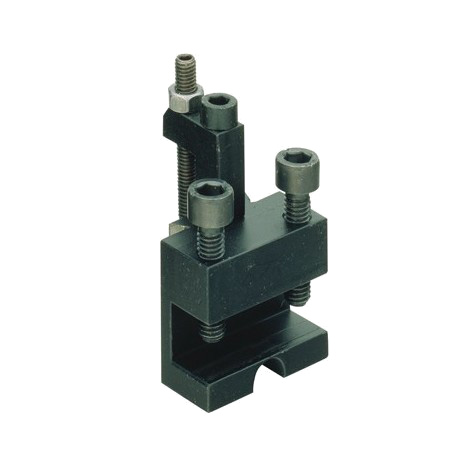

24024 pour la tourelle 24026 |

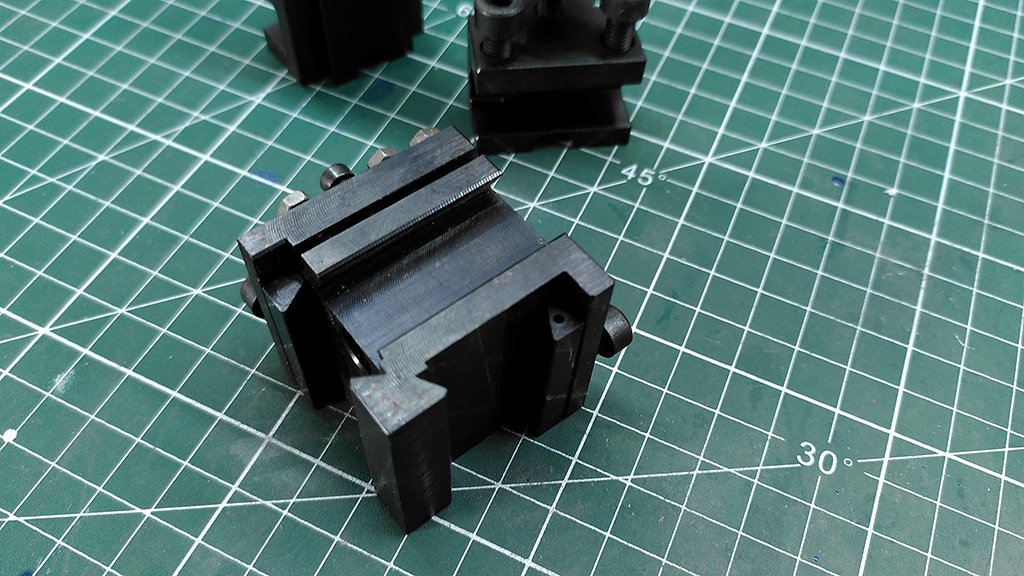

Elle se monte sans problème à la place de sa consœur mais sans surprise elle à du jeu à cause de la conception du système de réglage mais j'ai trouvé cette vidéo sur youtube qui justement aborde et propose une solution pour régler le problème : fabriquer un lardon.
source de la vidéo : https://www.youtube.com/watch?v=SadxxvUkAbg
On comprend en regardant la vidéo que le défaut de la solution d'origine Proxxon c'est la façon dont la partie "mobile" va venir s'appuyer sur la glissière : elle va venir en contact avec trop peu de surface, contrairement à un lardon qui viendrait complètement s'appuyer sur toute sa surface.
Je suis donc allé à la table à dessin en reprenant son idée et voilà le résultat :

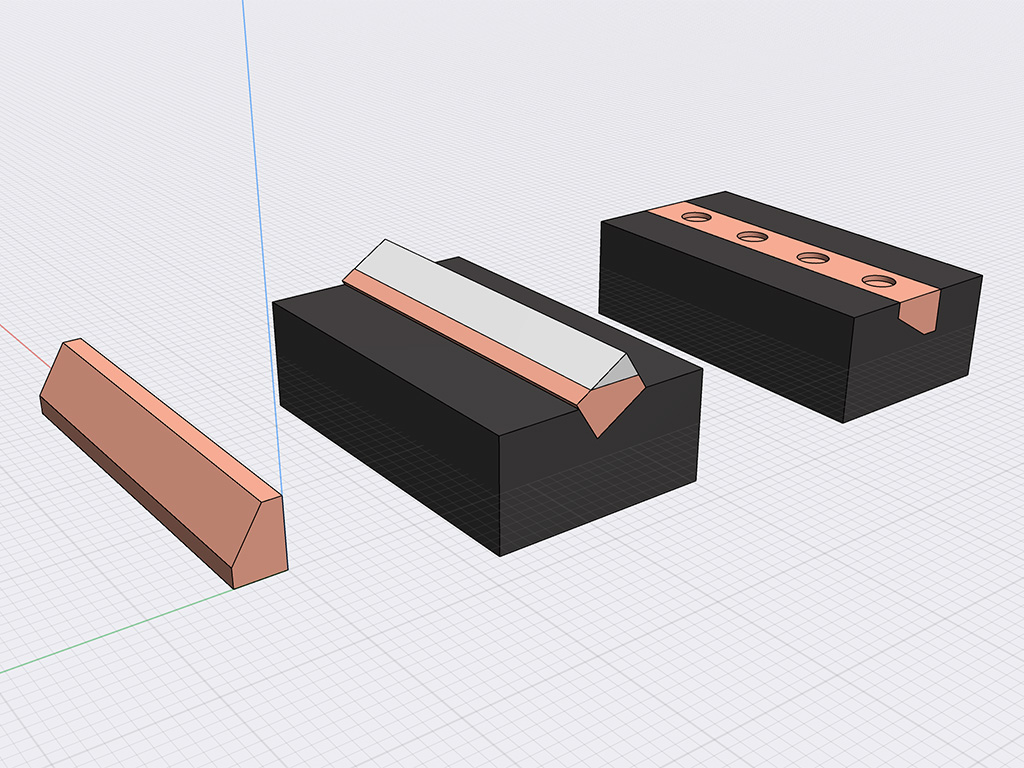

de gauche à droite : le lardon fini, le lardon sur le support qui va permettre d'enlever la matière avec le bon angle et le lardon sur son support pour les emplacements des différentes vis de réglage.
L'auteur proposait les plans sur son site mais celui-ci n'est plus en ligne mais heureusement il y a la "Wayback Machine" et j'ai pu retrouver une archive du site, et le plan : c'est ici >>>
Mais pour faire tout ça, il me faut une fraiseuse.... et quelques accessoires en plus....
