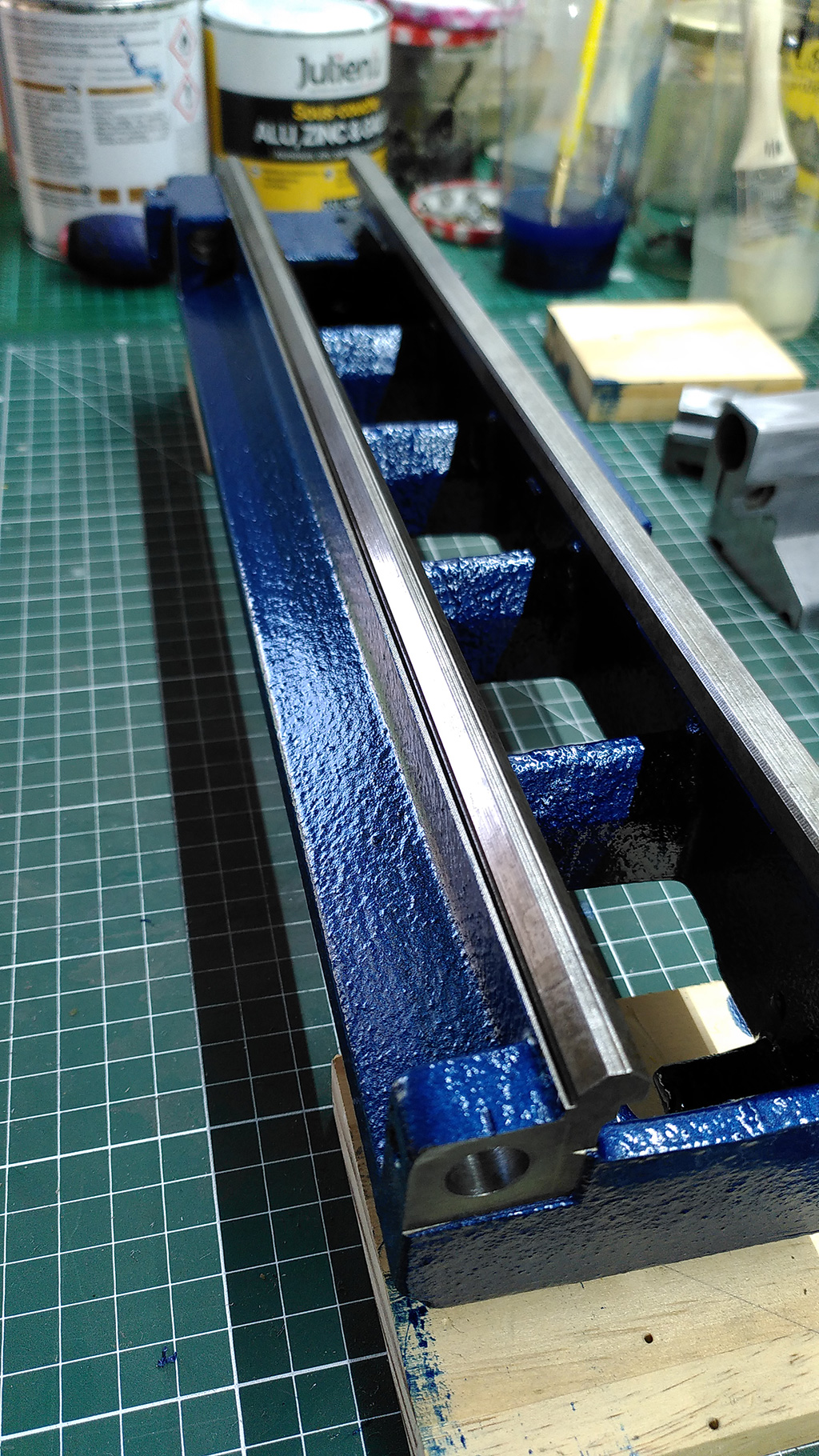

Il est pas beau ce banc ?

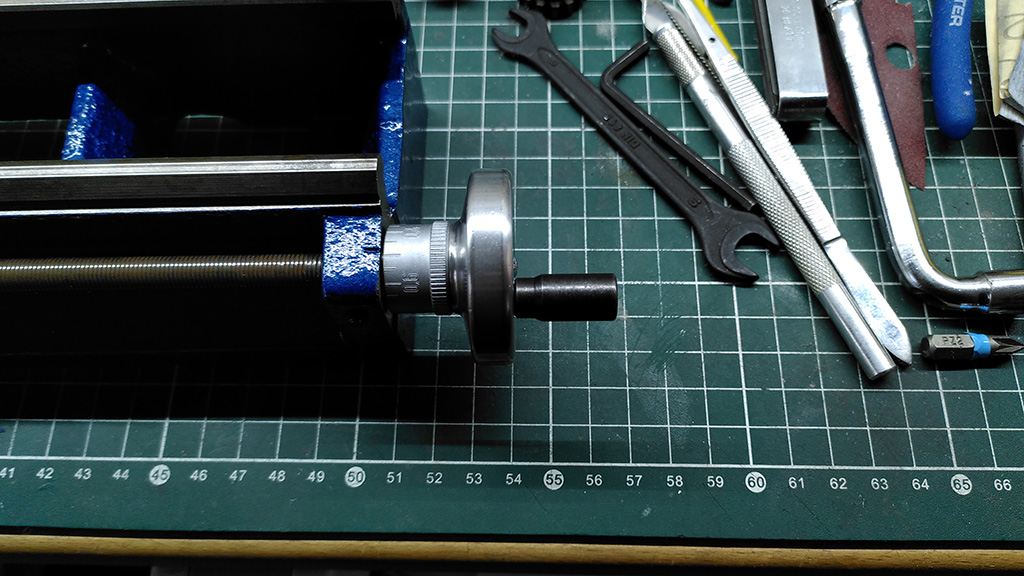

J'en ai profité pour faire un montage à blanc de la vis-mère et de son embrayage.
 |

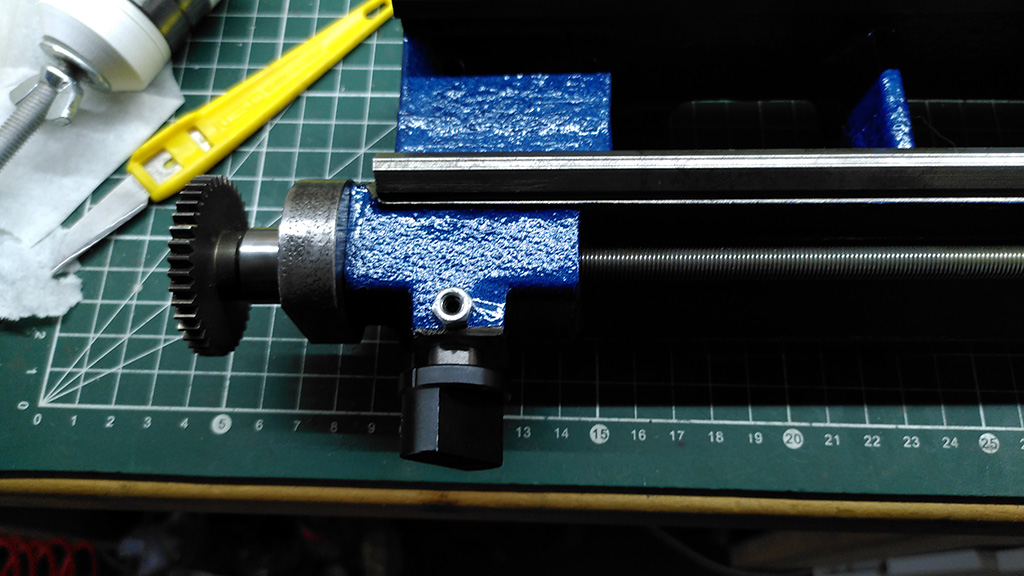

l'embrayage de la vis-mère
la vis-mère
 |

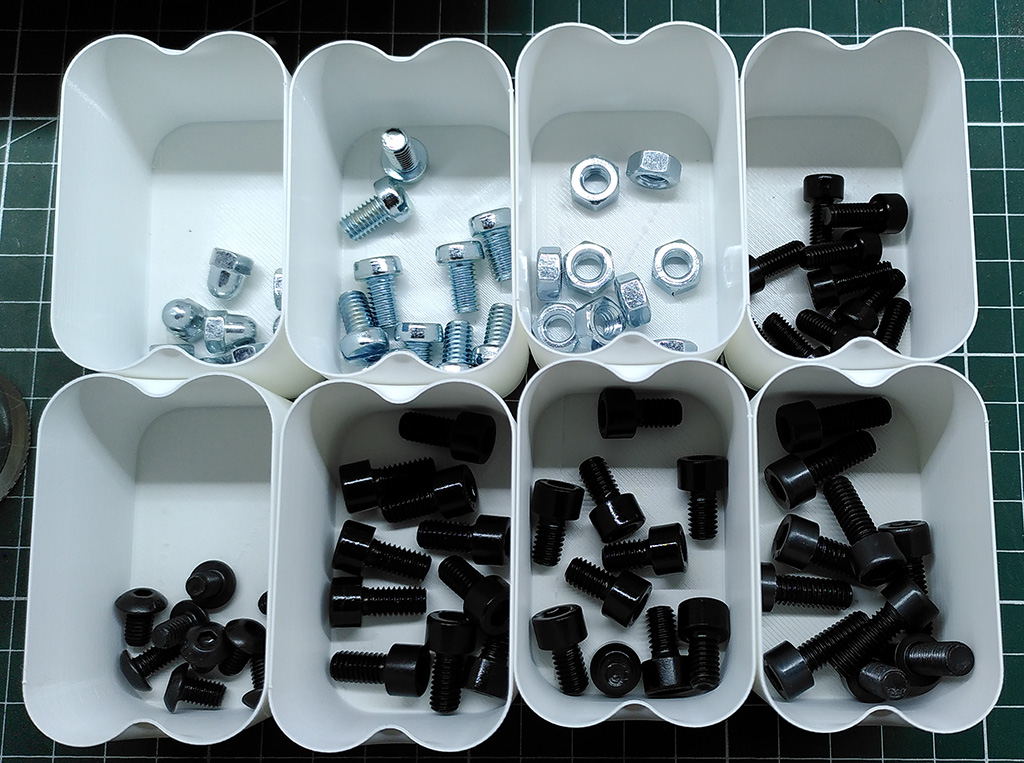

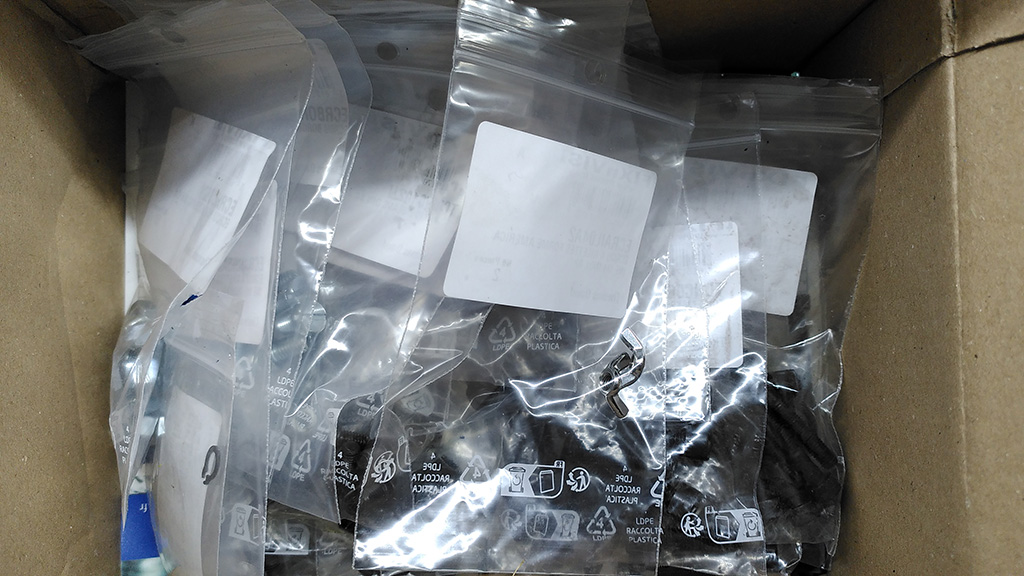

j'ai reçu toutes les vis, écrous, circlips qui vont remplacer tout absolument tout l'accastillage du tour.
Côté peinture du carter (poupée fixe), ce sera cet après-midi je pense... ou pas.
(spoiler alerte : c'est ou pas)
En attendant des cieux plus cléments, j'étudie soigneusement toute la documentation du tour car le temps du remontage va bientôt arriver...

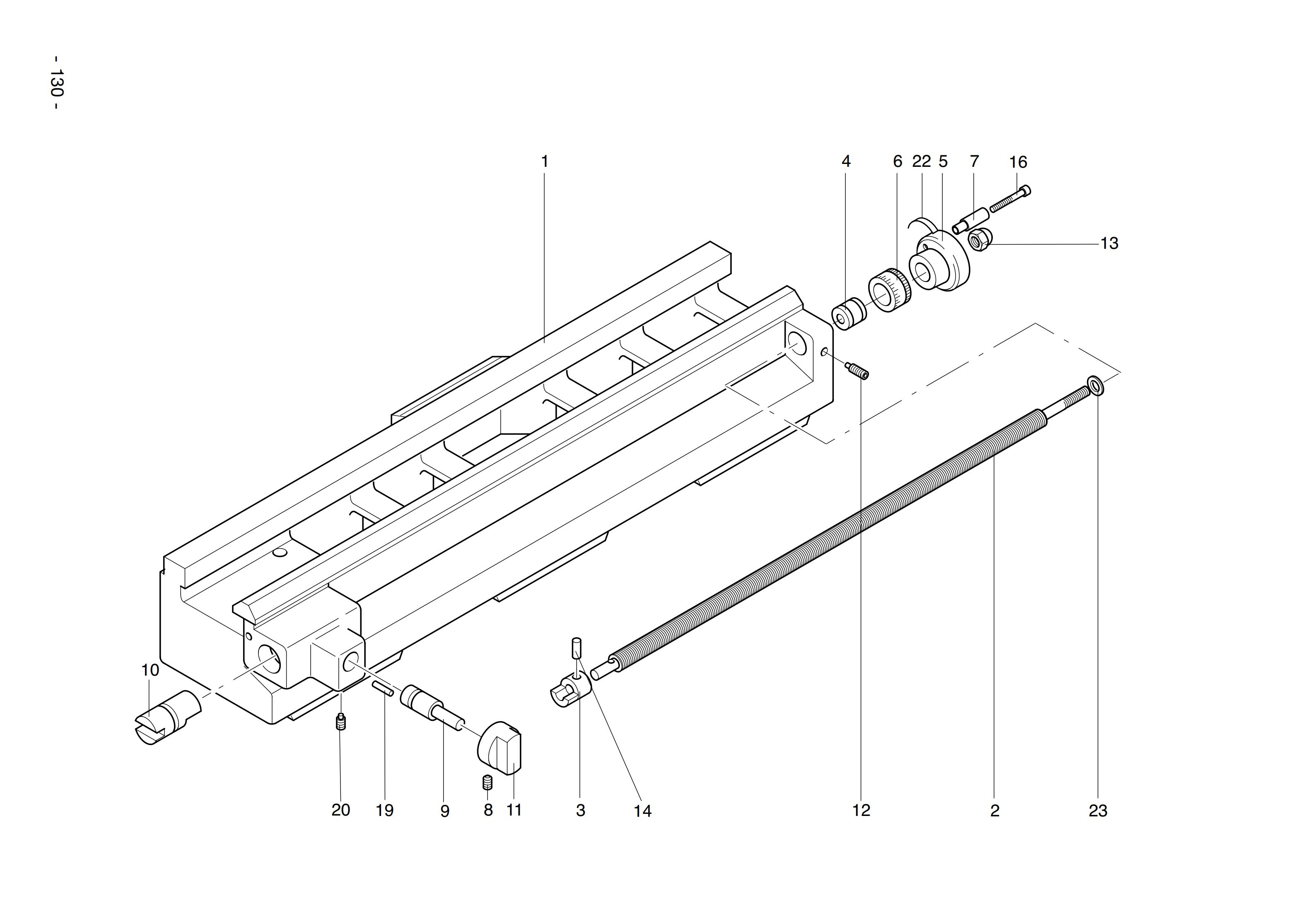

Le banc : pas de difficulté majeure si ce n'est de bien faire attention à la position de la bride '4' pour que l'embrayage fonctionne correctement ('11'). la vis '12' a tête plate va être remplacée par une vis pointeau qui viendra piquer le métal pour une meilleure tenue dans le temps.

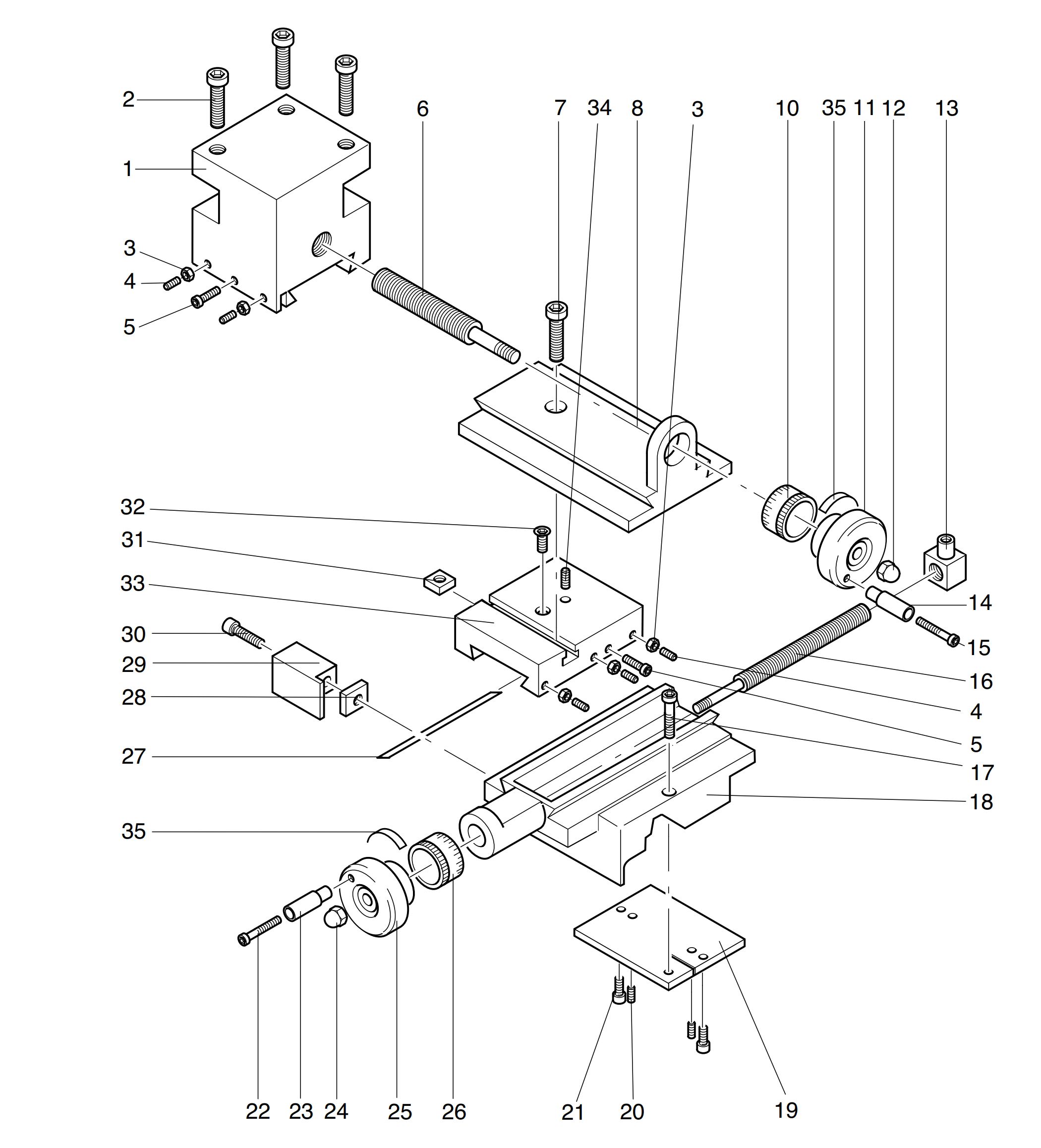

Les chariots : il va falloir remonter tout ça avec des jeux callés aux petits oignons.

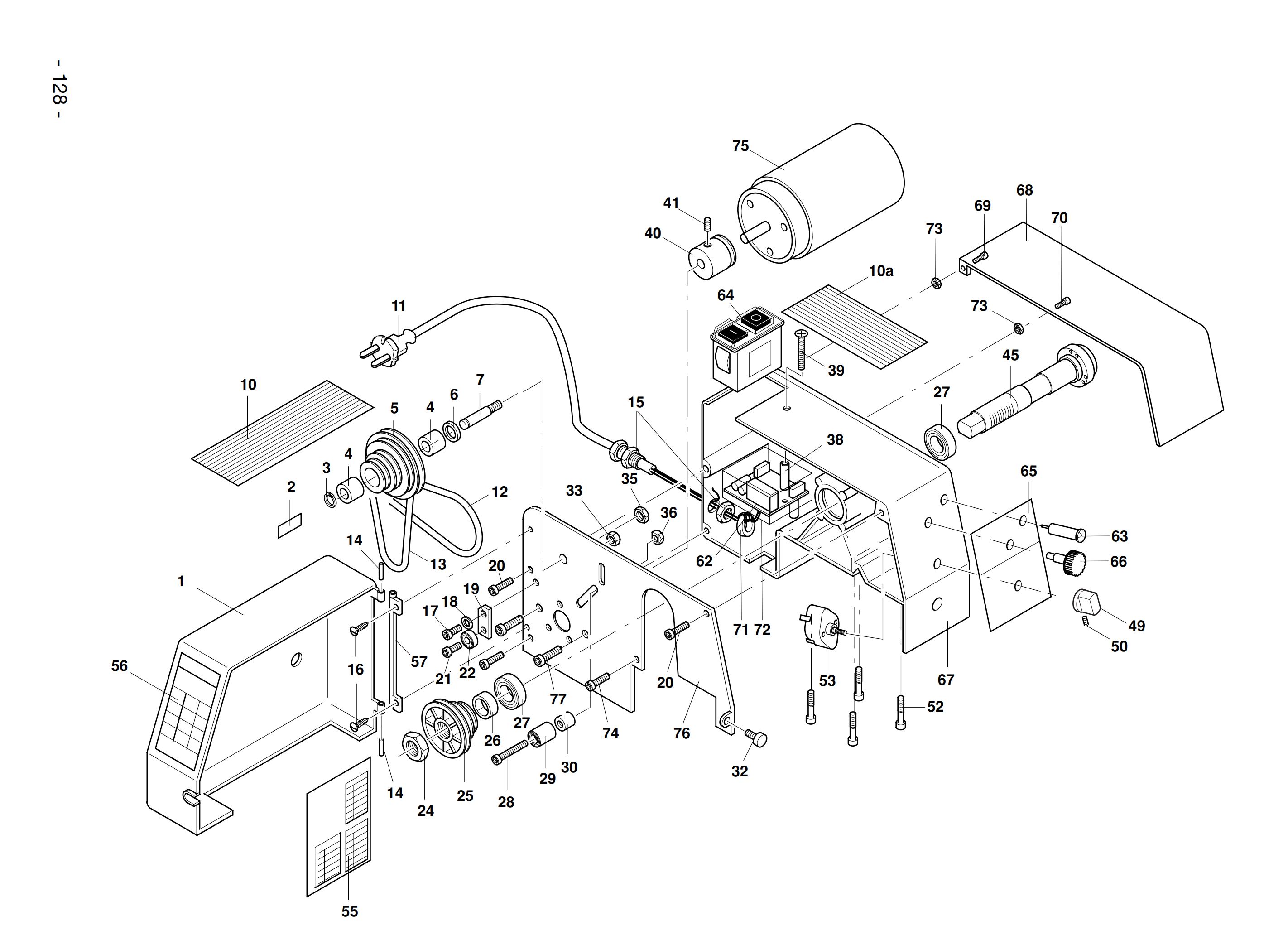

La poupée fixe : seule difficulté, les deux roulements qui supportent l'arbre. Tout le reste ce sont des vis et des écrous à serrer...

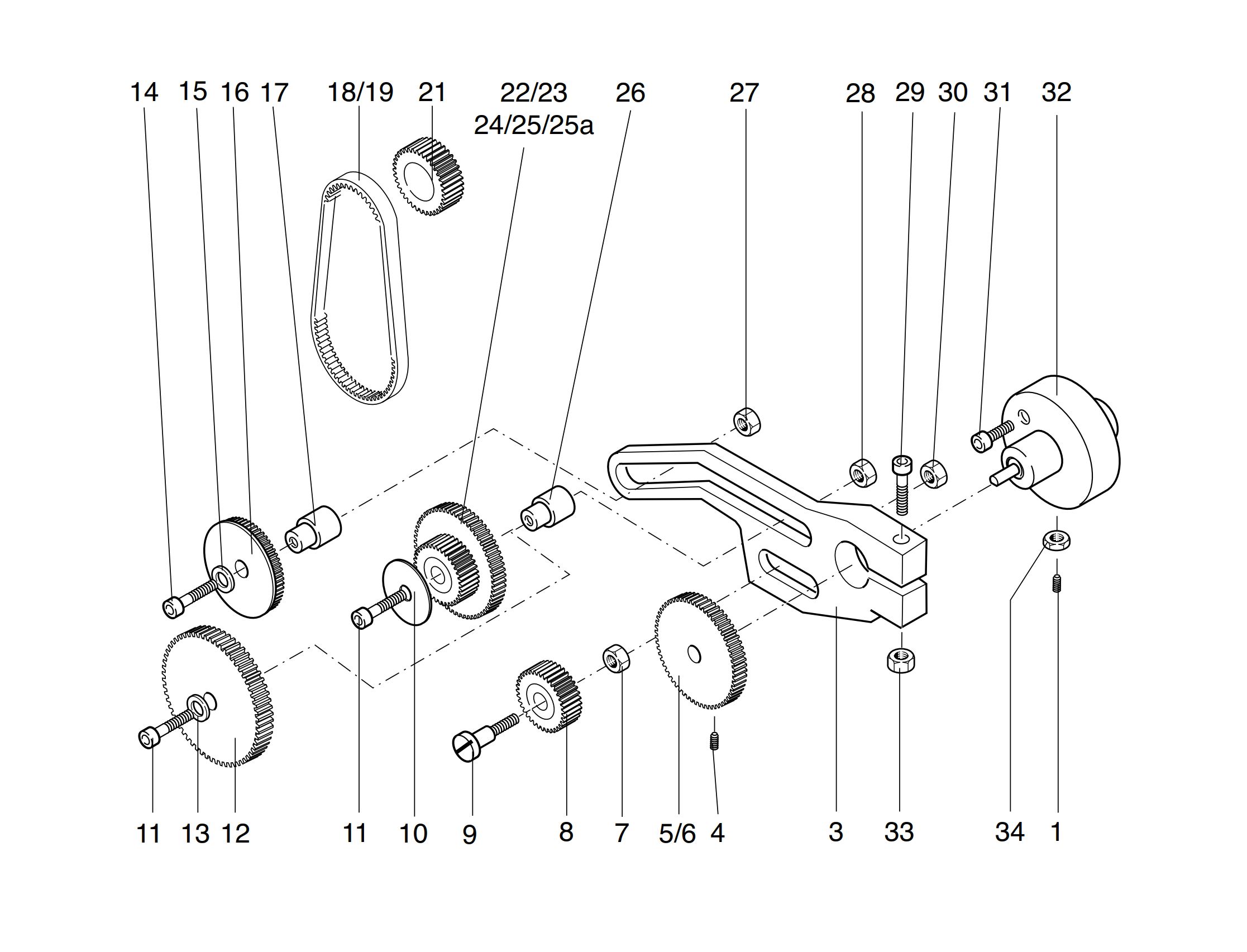

La cascade d'engrenages (ou boite de vitesse) : pareil, rien de bien compliqué ici.

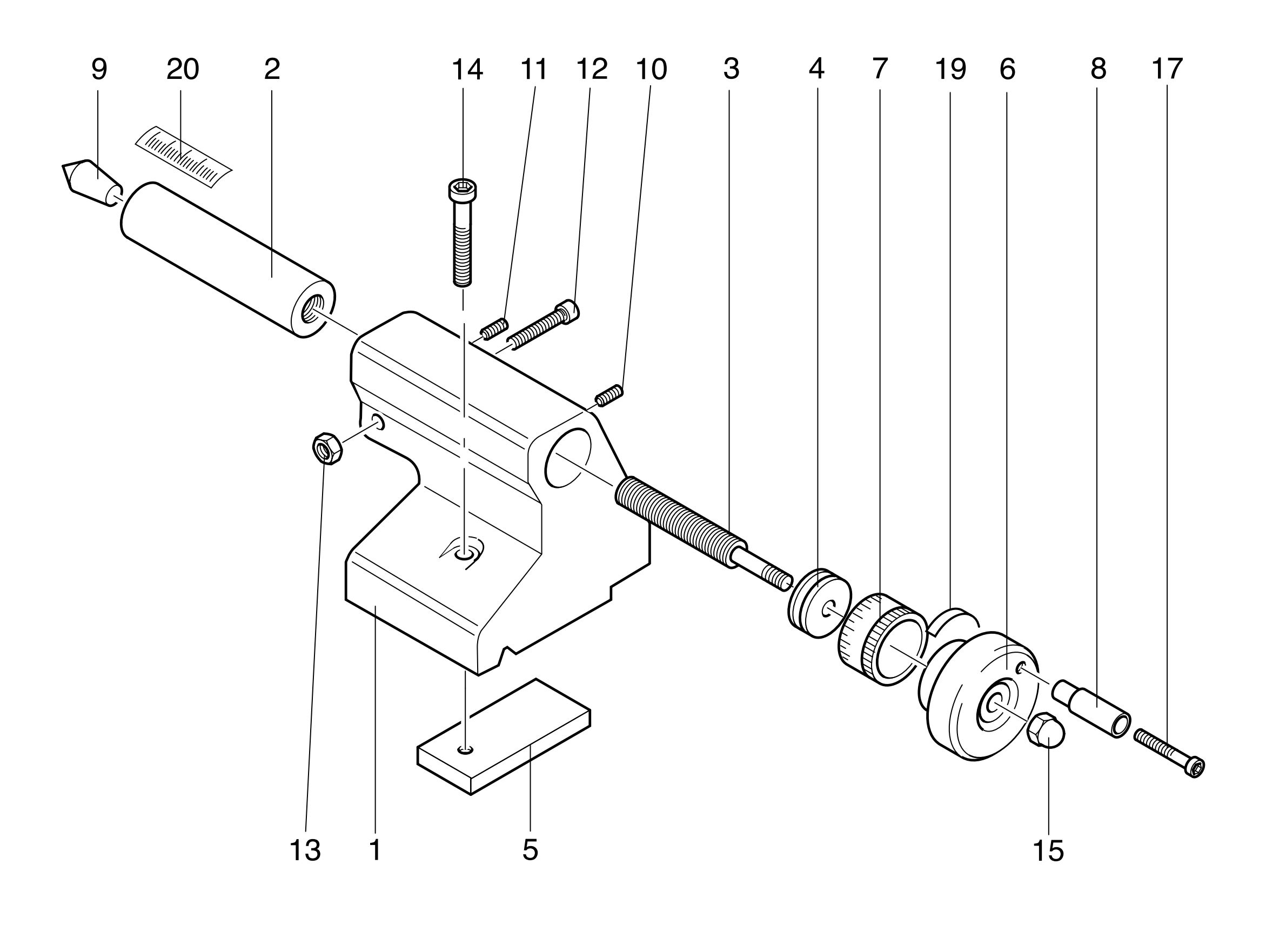

La poupée mobile : d'une simplicité redoutable
En attendant, j'imprime mes petits compartiments pour ranger l'accastillage...

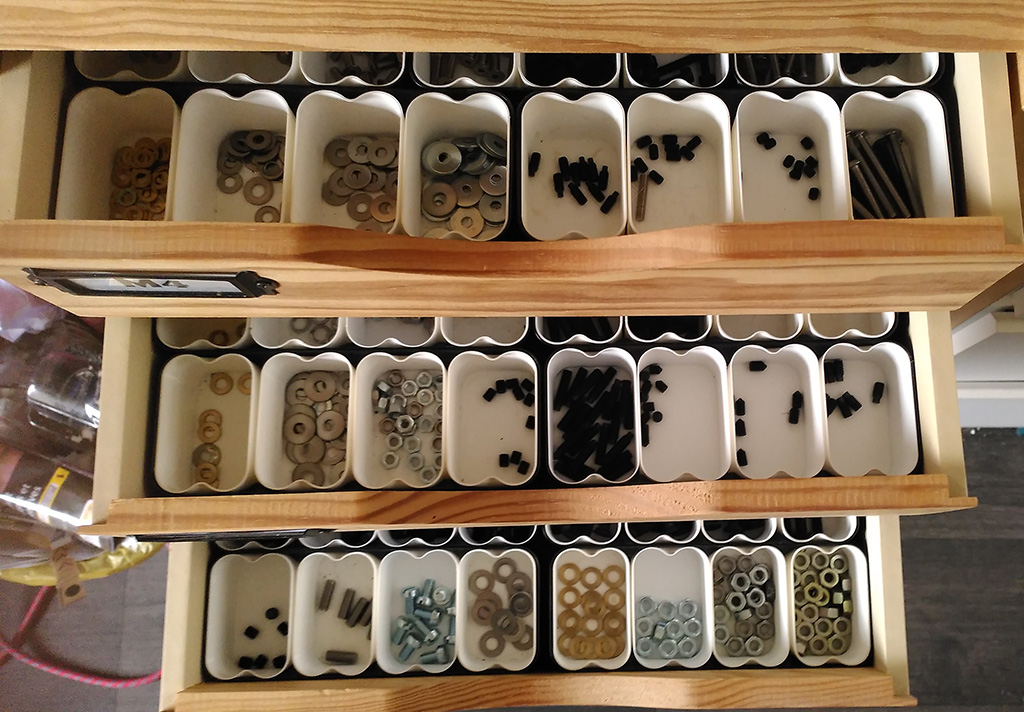

... compartiments qui trouvent leurs places dans les tiroirs.
La suite ici >>> Le tour du propriétaire épisode 6
