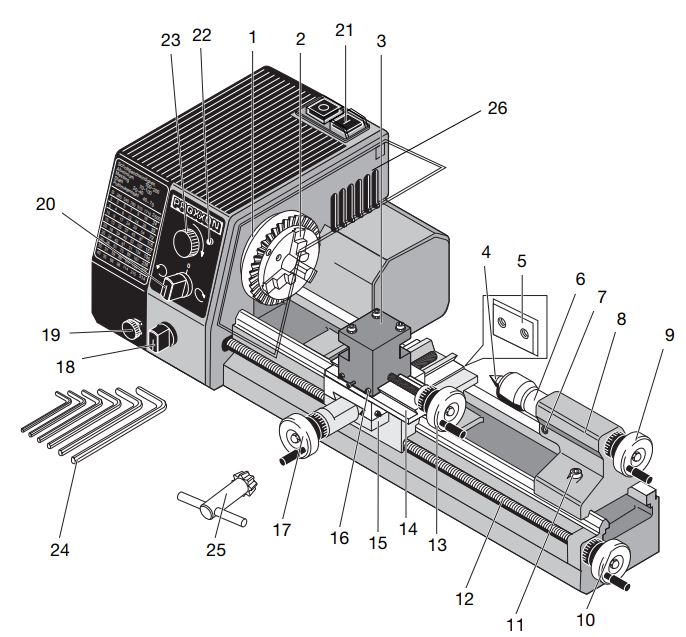

Le tour PROXXON PD 230/E
 |
1 Arbre moteur
2 Mandrin
3 Porte-outils
4 Contre-pointe tournante
5 Surface de la bride pour l'unité de fraisage
6 Fourreau de la broche
7 Vis de serrage du fourreau de la broche
8 Poupée mobile
9 Volant de réglage du fourreau de la broche
10 Volant de la vis mère
11 Vis de serrage de la poupée mobile
12 Vis mère
13 Volant du chariot supérieur
14 Chariot supérieur
15 Banc
16 Chariot transversal
17 Volant du chariot transversal
18 Interrupteur de couplage de l'avancement automatique
19 Cache du carter de la boîte d'engrenages
avec tableau des vitesses de rotation
20 Commutateur marche à gauche - arrêt - marche à droite
21 Interrupteur principal
22 Diode d'indication de fonctionnement
23 Réglage
24 Clé Allen
25 Clé tournante de mandrin
26 Protection de mandrin
|
|
Caractéristiques techniques
|
|
| Entre-pointes |
230 mm |
| Hauteur des pointes |
52 mm |
| Hauteur au-dessus du banc |
28 mm |
| Capacité de serrage |
|
| – Mors intérieurs |
de 2 à 35 mm |
| – Mors extérieurs |
de 24 à 68 mm |
| Déplacement du chariot transversal |
60 mm |
| Déplacement du chariot supérieur |
45 mm |
| Diamètre admissible de la broche |
10,5 mm |
| Logement du cône, du côté mandrin |
MK1/court |
| Porte-outils pour les outils |
8x8 mm |
| Dimensions de l'appareil |
530 x 260 x 150 mm |
| Poids |
env. 10 kg |
| Pas de filetage possibles |
0,5/0,625/0,7/0,75 0,8/1,0/1,25 et 1,5 mm |
| Vitesses de rotation de l'arbre |
|
| - par changement de place de la courroie trapézoïdale |
400/1600/ et 3000/min |
| - par réglage |
de 25 % à 100 % Avancement 0,05 et 0,1 mm/tr |
| Course du fourreau de la broche |
30 mm |
| Fourreau de la broche pour cône normal |
MK 1/court |
| Moteur |
|
| Tension : |
220 à 240 Volt, 50 Hz,~ |
| Puissance absorbée : |
140 Watt |
| Niveau sonore : |
≤70 dB (A) |
