J'ai eu un doute sur ma conception du montage de la vis mère de l'axe Z après avoir redessiné la colonne en prenant les dimensions par moi-même... je devais enlever beaucoup de matière à cette écrou en Delrin.
Du coup, j'ai un doute sur les dimensions du bloc de fraisage au niveau du chariot.
Le bloc fait 12mm d'épaisseur et la vis 8 mm : il faut que j'enlève environ 1 mm de matière sur une face pour qu'elle passe entre le bloc et la colonne.
Il faudra également que je retire de la matière sur les côtés : elle fait 34 mm de large et doit passer dans un espace de 31,1 mm !

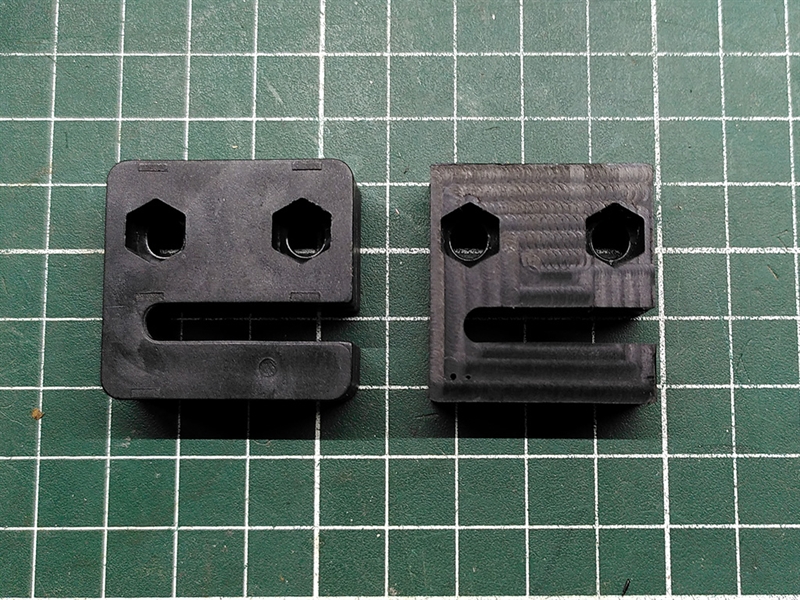

Je vais donc lui enlever 1,5 mm de matière de part et d'autre.
Direction la MF70 pour fraiser tout ça et hop !

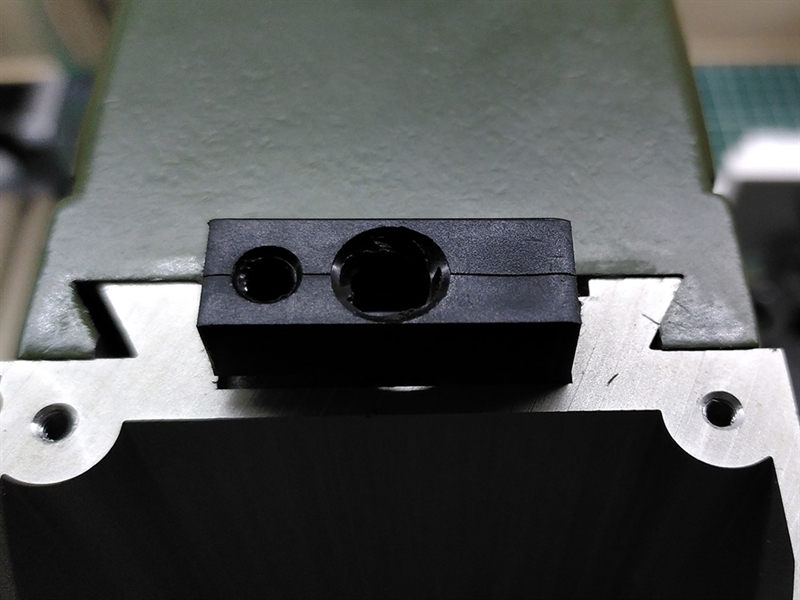

ça passe nickel !
l'écrou sera fixé à l'aide de deux écrous à tête hexagonale

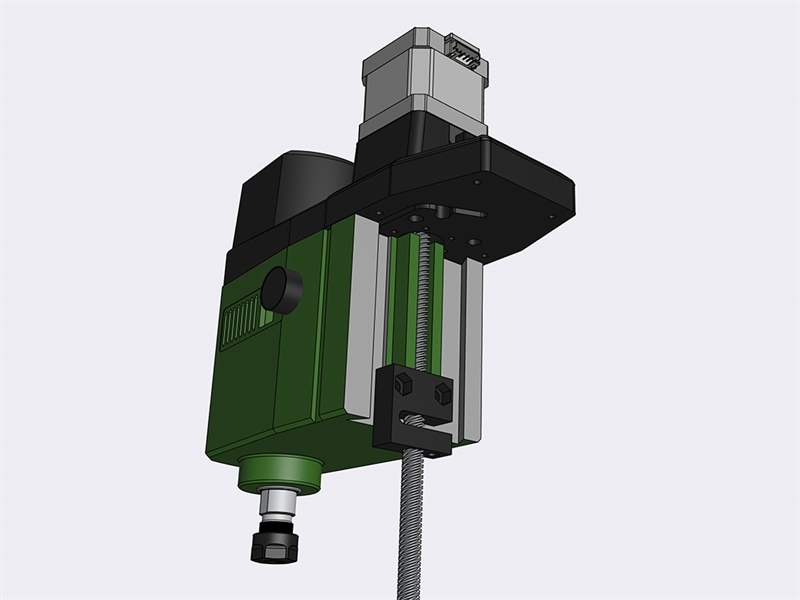

Il faut que je dessine le support du NEMA en Z : je fais au plus simple en m'inspirant des formes des pièces d'origine.

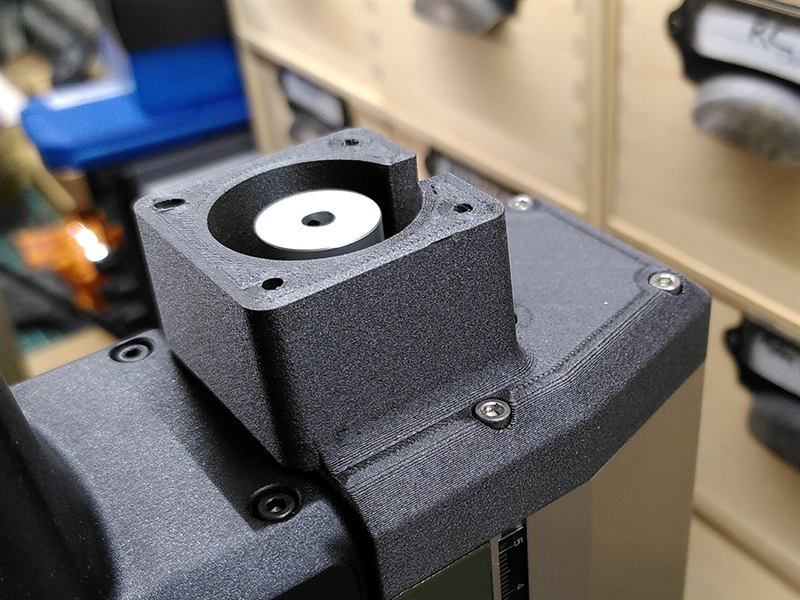

Il sera ensuite imprimé et mis en place
Voilà pour Z.
