J'ai trouvé un moyen simple de faire en sorte que les deux parties de la protection restent déployées quand le chariot mobile avance.
En effet, après qu'il est reculé en entrainant la partie côté mandrin, si on avance à nouveau, la partie côté chariot va retourner se loger sous cette dernière. Du coup on a que peu de surface couverte par la protection.
La solution ? Ajouter 4 aimants sur les languettes qui servent à solidariser les deux protections pendant qu'elles reculent.
Un dessin vaut mieux qu'un long discours...
(Vues de dessous)

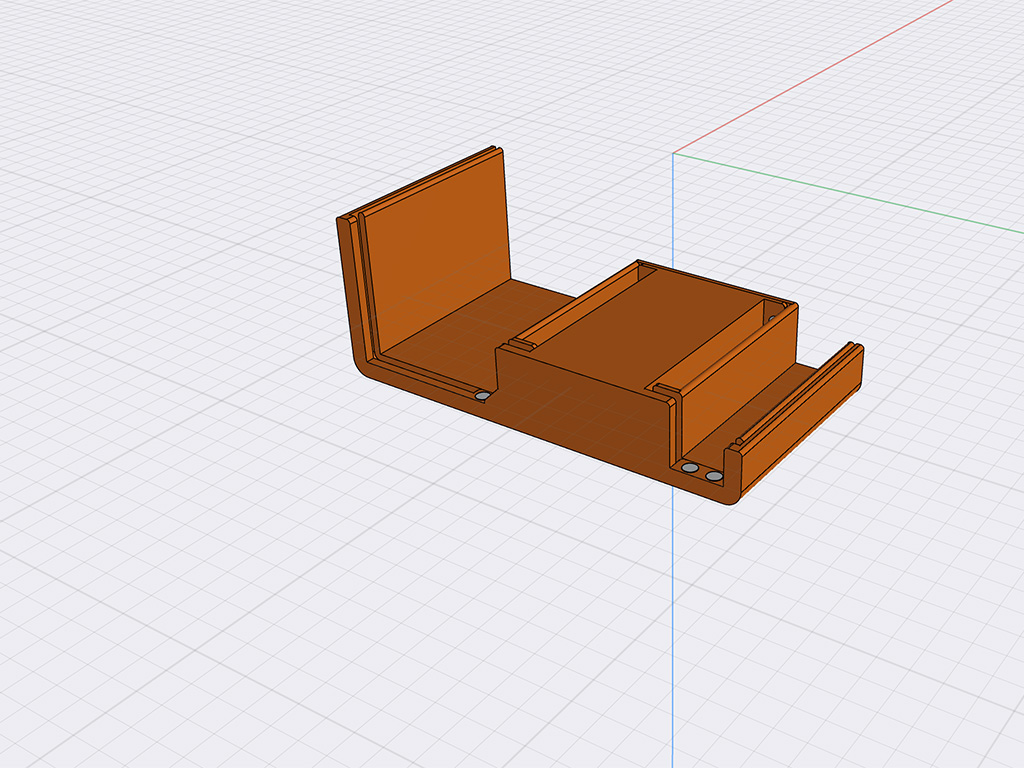

Les deux capots en position "fermée", quand le chariot est en buté près du mandrin...

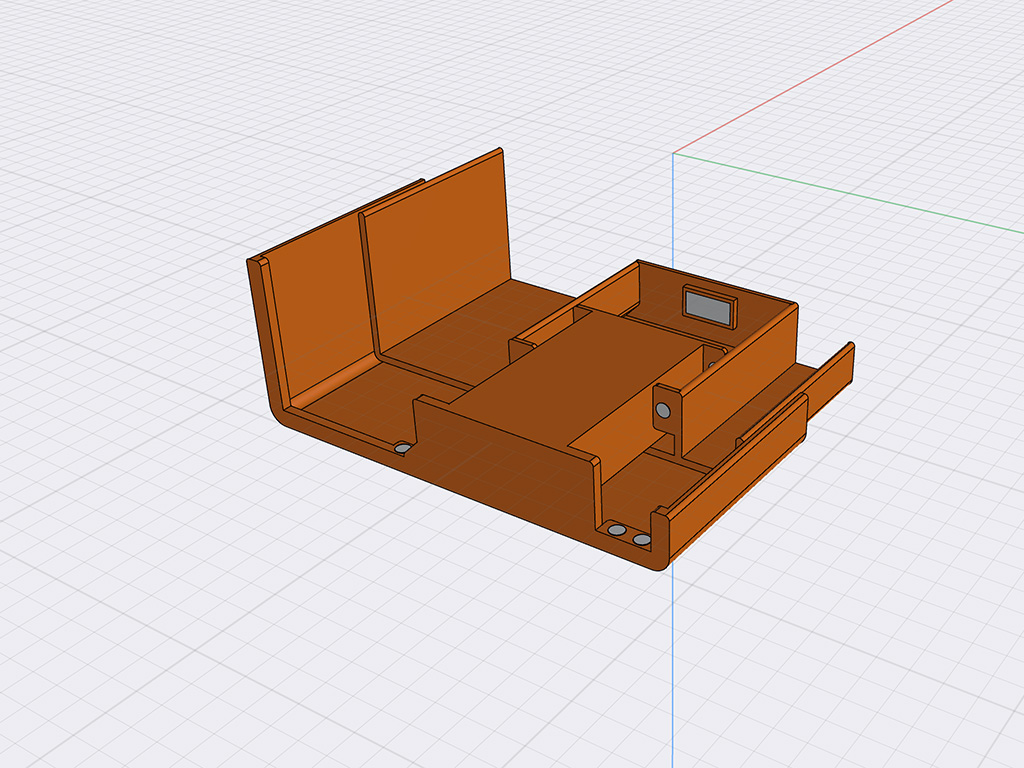

La partie côté chariot recule...

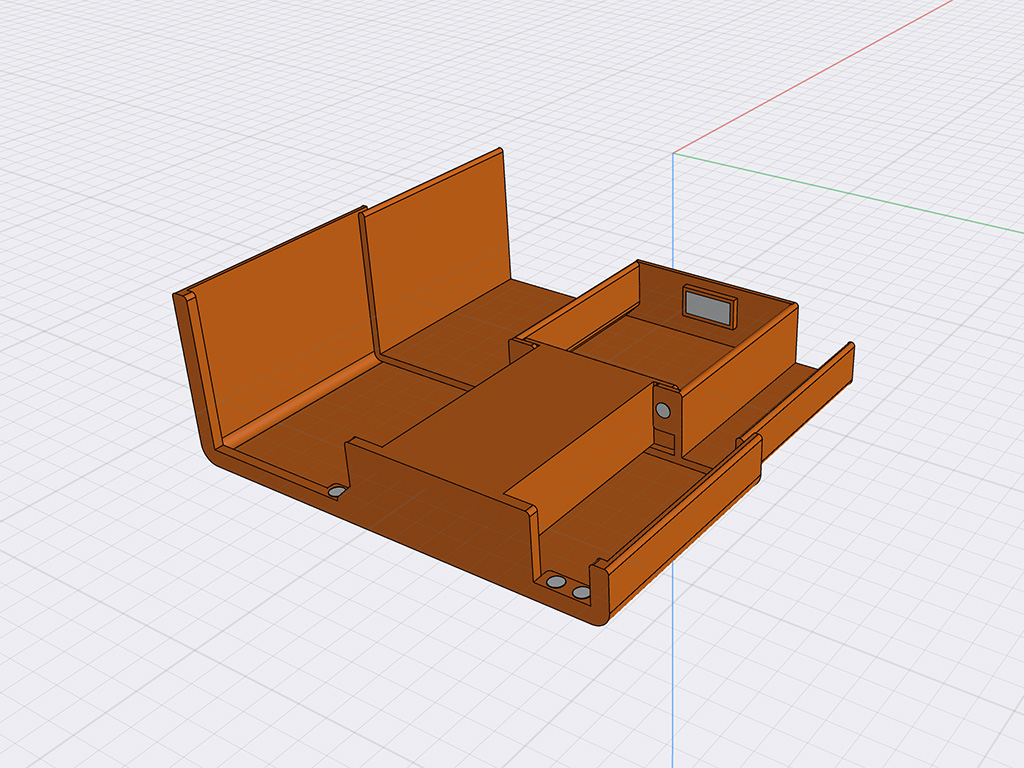

les 4 petits aimants se collent et maintenant c'est l'ensemble qui va se déplacer.

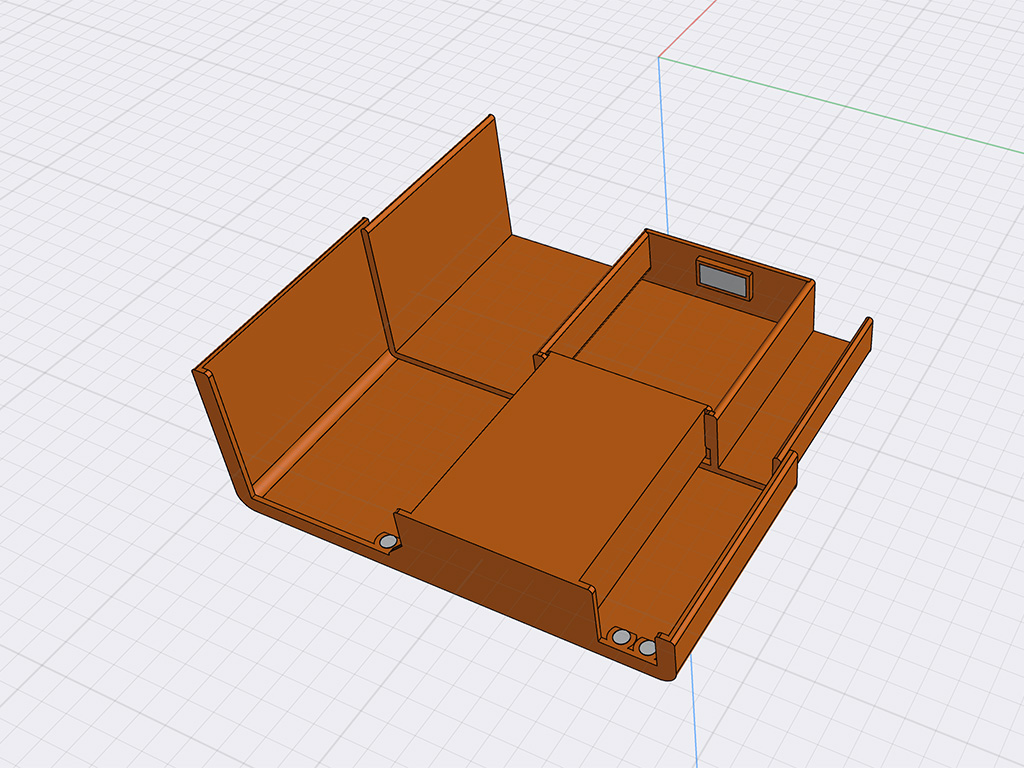

Comparaison entre l'ancienne et la nouvelle version
Les pièces sont en cours d'impression, résultat dans 3 heures environ...

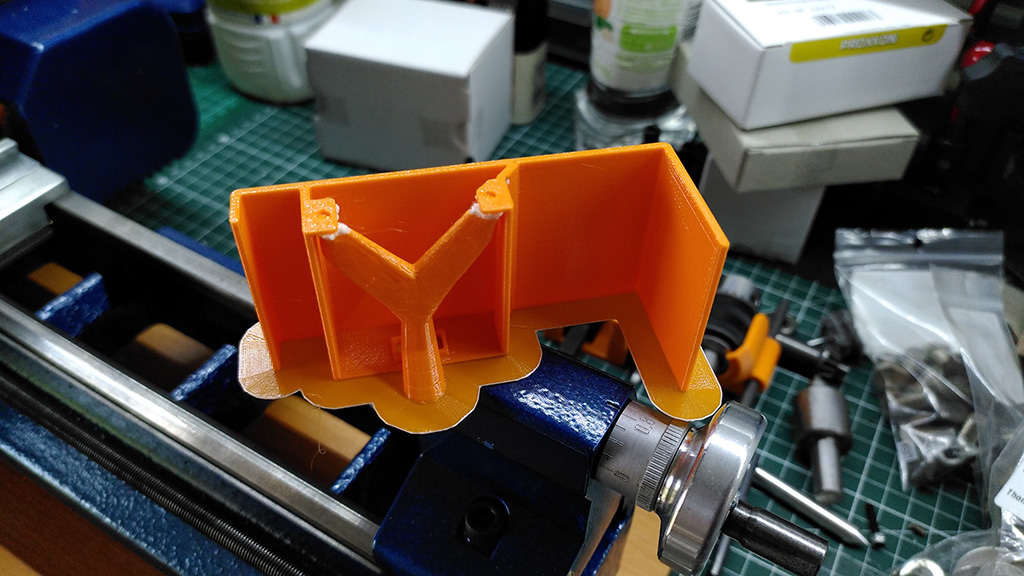

et un capot brut d'impression, un !

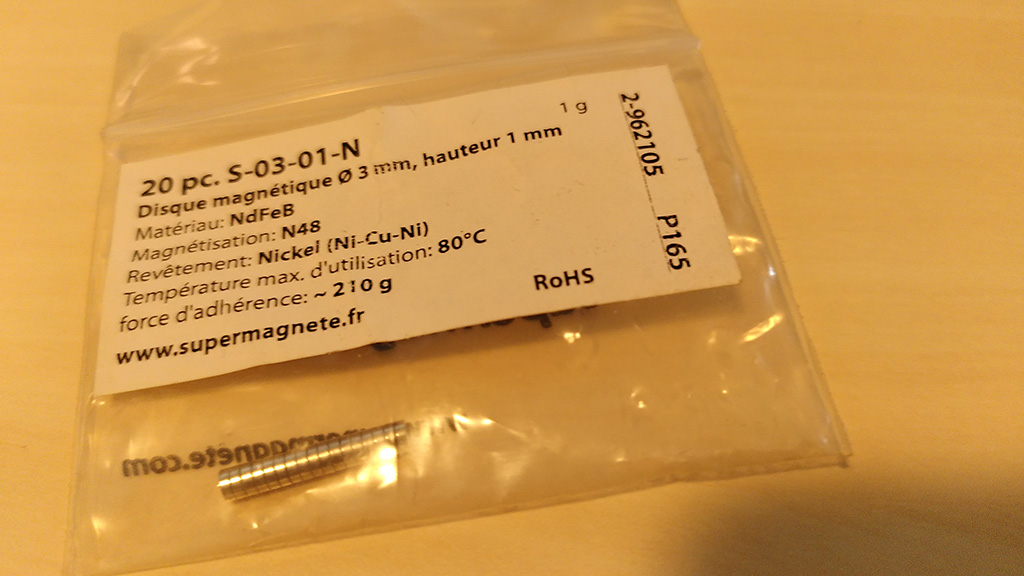

petit coup d'œil sur les aimants qui seront montés et collés à la Superglue
Et voilà !
Mise à jour du 08/05/2023
Episode 3

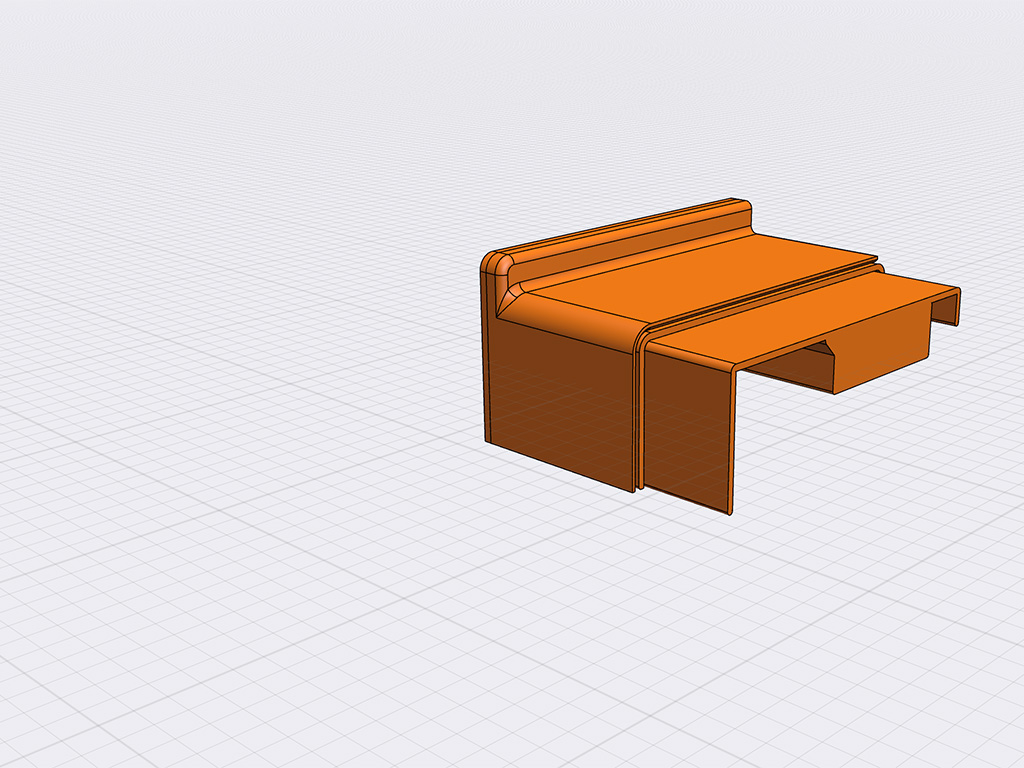

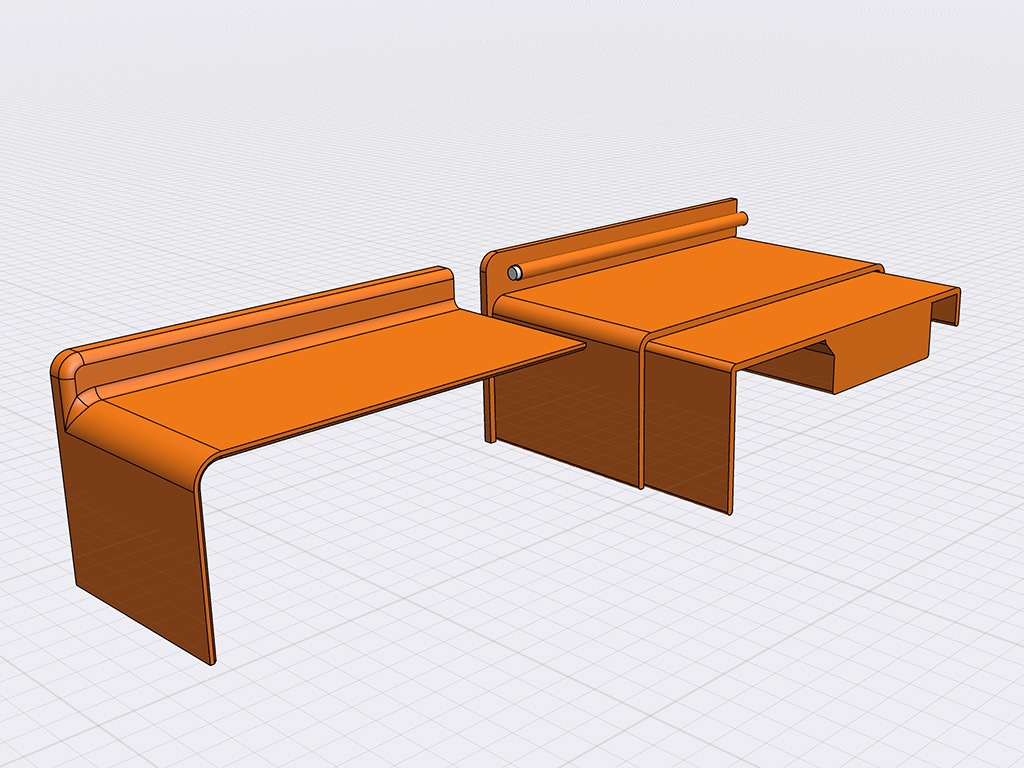

J'ai dessiné un capot supplémentaire qui permet de protéger l'ensemble quand le chariot s'éloigne.
Il fait exactement la même largeur et est monté sur une glissière. Il est retenu en place par des aimants.
Je pense que j'ai fini pour ce capot...
