Attention ! Retirez le cordon d'alimentation avant d'effectuer tous travaux dans le carter de la boîte d'engrenages. Risque de blessures !
Ajustez la vitesse de rotation de l'arbre au matériau de la pièce et à son diamètre.
Calcul de la vitesse de rotation maximale de l'arbre
Pour un matériau déterminé, il est possible de calculer la vitesse de rotation nécessaire de l'arbre lorsque la vitesse de coupe maximale est connue.
| Vitesse maximale admissible de rotation de l'arbre = |
Vitesse de coupe x 1000
3,14 x Diamètre de la pièce |
| n |
fréquence de rotation (en tr/min) |
| vc |
vitesse de coupe (en m/min) |
| π |
constante Pi |
| de |
diamètre de la pièce de révolution (en mm) |
Exemple
Il faut tourner une pièce de 20 mm de diamètre à une vitesse de coupe de 50 m/min.
50 x 1000
3,14 x 20 |
= 796 tours/min (tr/min) |

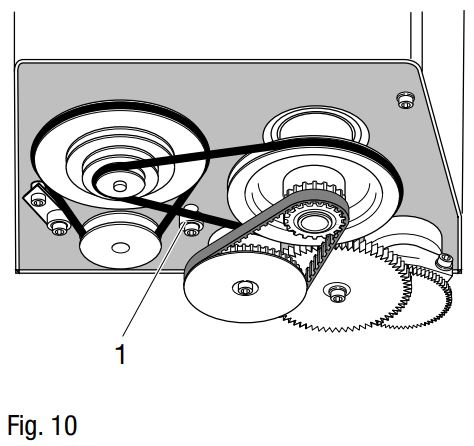

Réglez à la vitesse de rotation supérieure (dans ce cas, 1600/min) en déplaçant la courroie trapézoïdale (fig. 10).
Le dispositif de régulation permet de régler à la vitesse appropriée.
Tenez compte du fait que le dispositif de régulation couvre la plage de vitesses de 25 % à 100 %, soit dans notre exemple la plage de vitesses de 400/min à 1600/min.
1) Desserrez la vis de blocage du carter de la boîte d'engrenages et ouvrez le volet.
2) Desserrez le tendeur de la courroie trapézoïdale 1 (fig. 10).

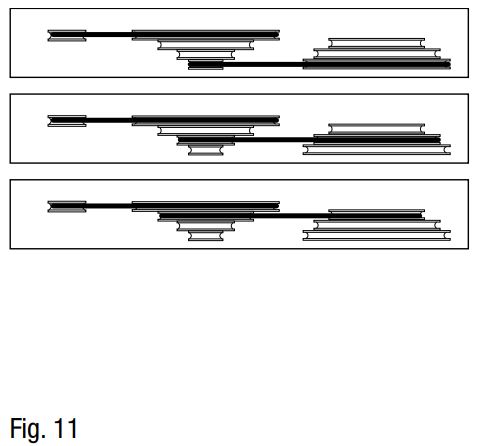

3) Réglez à la vitesse de rotation correspondante en déplaçant la courroie trapézoïdale (fig. 11).
4) Tendez à nouveau le tendeur de la courroie trapézoïdale. Veillez à la tension correcte de la courroie trapézoïdale. Une tension trop forte augmente l'usure de la courroie et du palier et diminue la puissance du moteur.
5) Avant de procéder aux travaux de tournage, refermez le carter de la boîte d'engrenages
Calculateur de vitesse*
A noter que la vitesse de rotation est approchée grâce à la combinaison de la position de la courroie et à celle du régulateur de vitesse qui couvre une plage de 25% à 100%.
* réalisé avec ChatGPT !
