J'ai enfin trouvé un peu de temps pour modifier la tourelle PROXXON 24022 en supprimant le lardon d'origine par un nouveau en laiton : ça m'aura permis de commencer à me familiariser avec la fraiseuse PROXXON MF70 et j'avoue avoir été bluffé par cette sympathique petite machine.

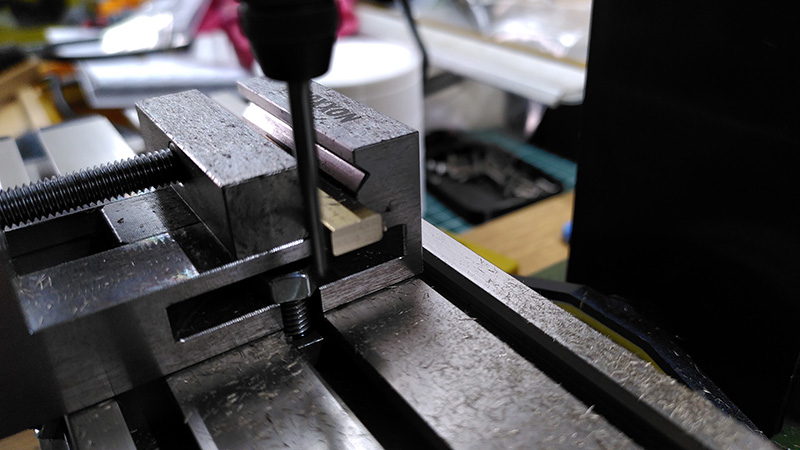

La première étape a consisté à dressé l'ébauche du lardon à partir d'une barre en laiton de 4 x 8 mm (3.99 x 7.95 pour être précis).

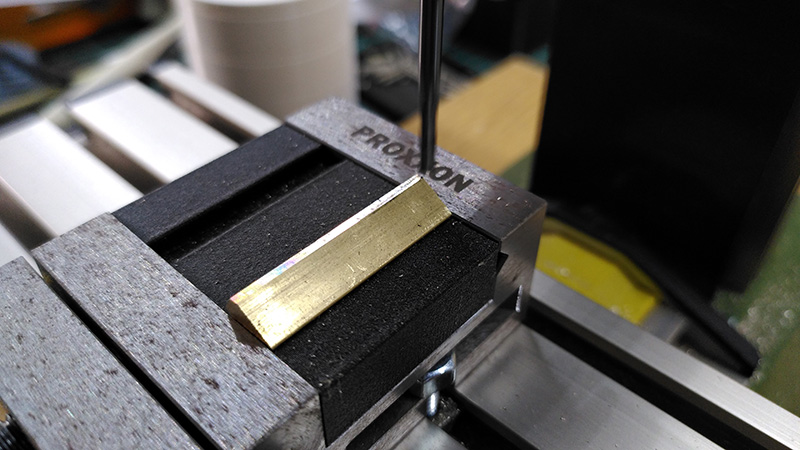

L'ébauche a été rectifiée pour être mise au cotes finales soit 4 x 5.6 mm puis elle a été placée sur la pièce que j'avais préparée et qui permet de la maintenir au bon angle afin de dresser la face qui sera en contact avec le chariot.

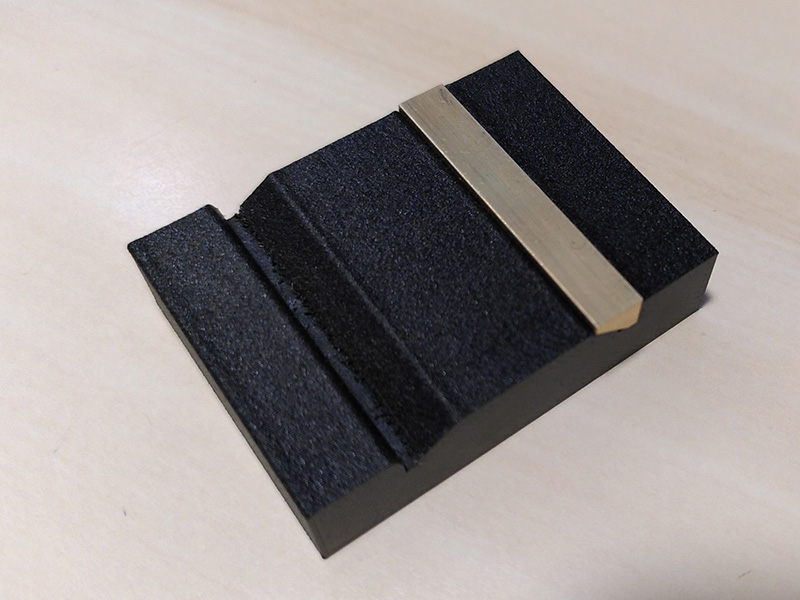

La pièce sur son support après dressage : les passes étaient de 0.2 mm en Z.

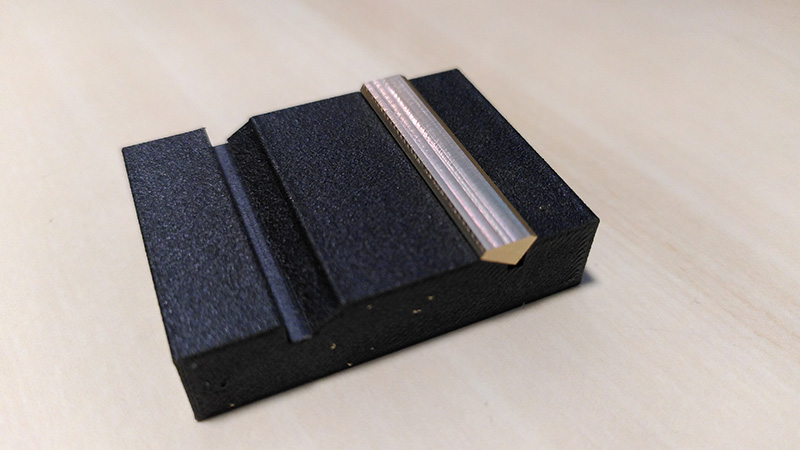

C'est le deuxième emplacement qui va servir à maintenir la pièce en place afin de forer les 4 "trous" qui reçoivent les vis de réglage.
Il ne reste plus qu'à supprimer le lardon d'origine sur la tourelle à la scie à métaux, l'acier est très tendre, ça ne posera pas de problème.

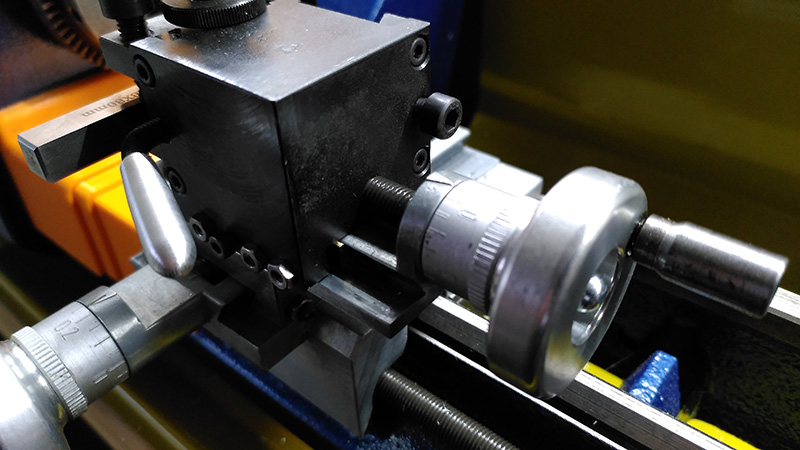

Le lardon est mis en place puis réglé : le jeu a totalement disparu et il se déplace bien mieux, surtout après l'ajout de lubrifiant.
Et ça glisse sans jeu !
