La théorie c'est bien mais il est temps de se mettre au boulot !
Première étape : les flancs du chariot

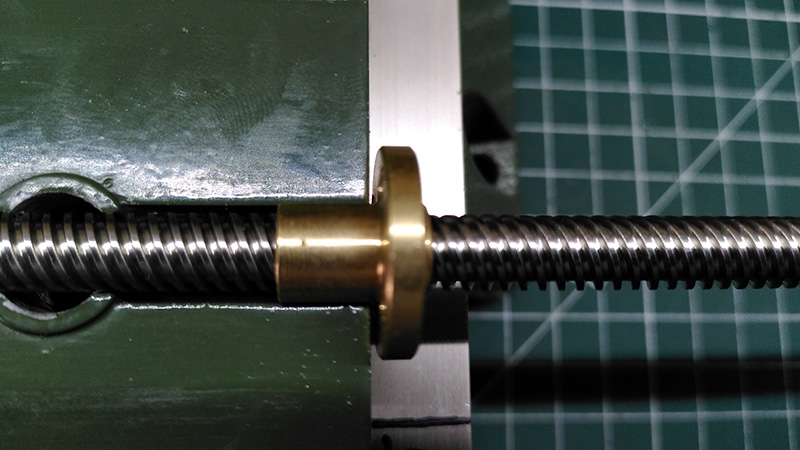

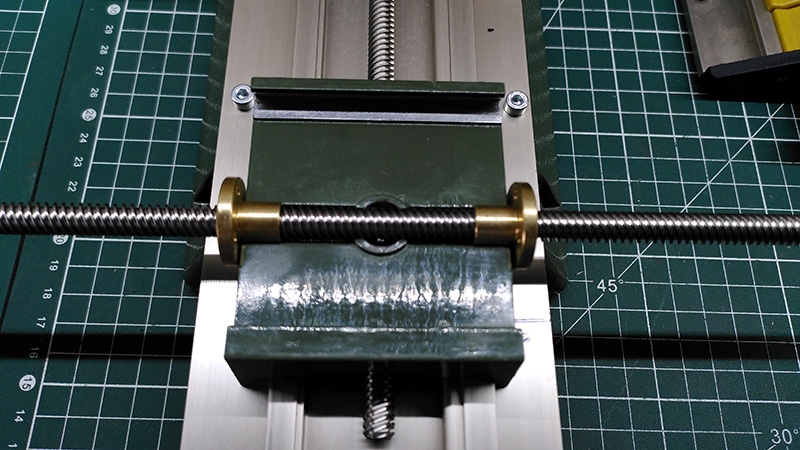

Pour rappel, les deux écrous sont montés en opposition mais les flancs sont légèrement inclinés et donc les écrous ne sont pas en contact.

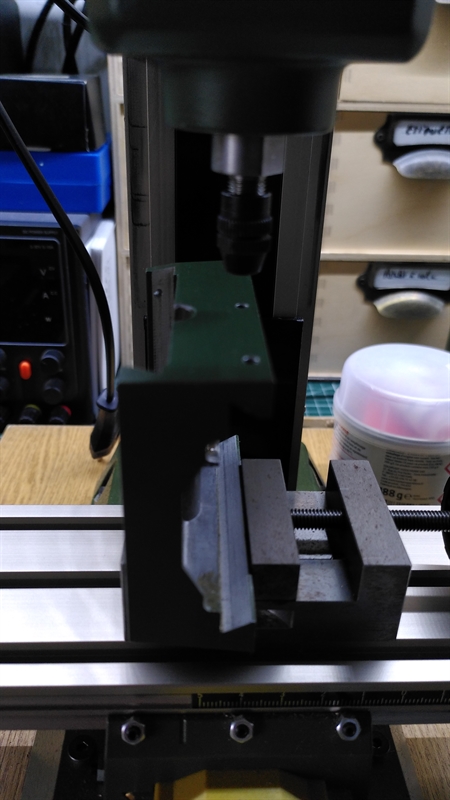

Problème : le chariot monté a la verticale ne passe pas sous la fraiseuse.

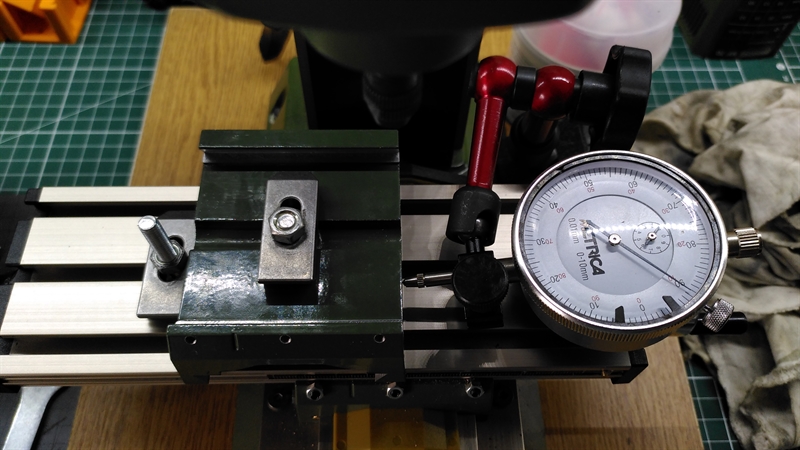

Il faut le monter à plat tout en vérifiant son bon alignement au comparateur.

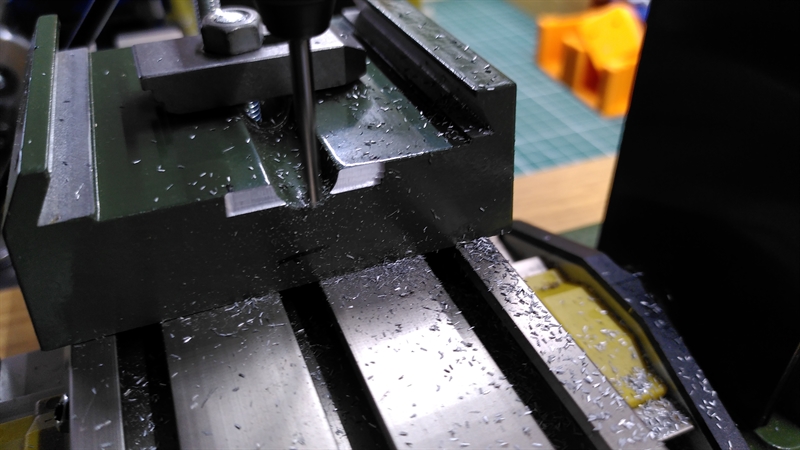

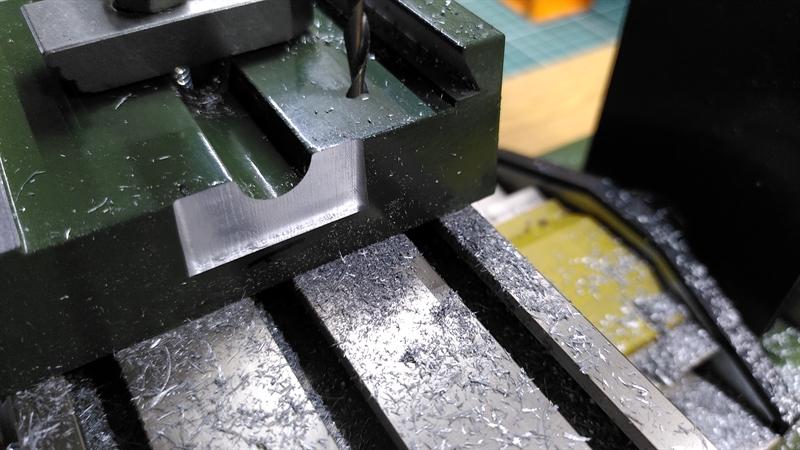

C'est fixé : on attaque avec une fraise de 3 mm... et quelques minutes plus tard, la première face est faite...

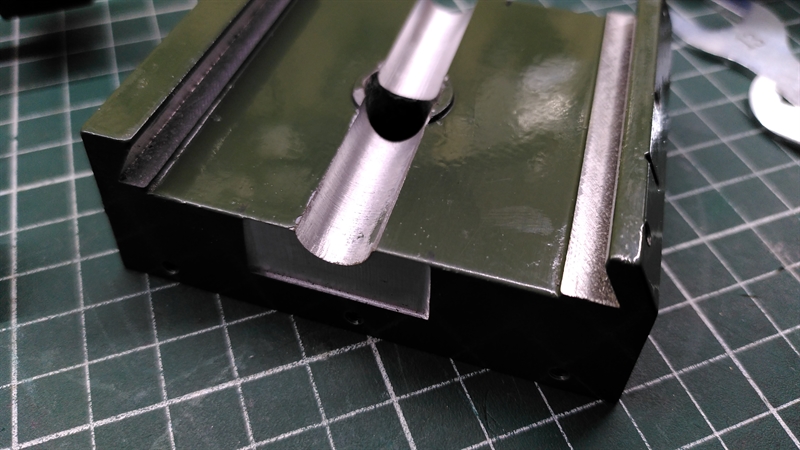

... puis la deuxième. la gorge centrale sera réalésée à 10 mm +/- 0.15 mm

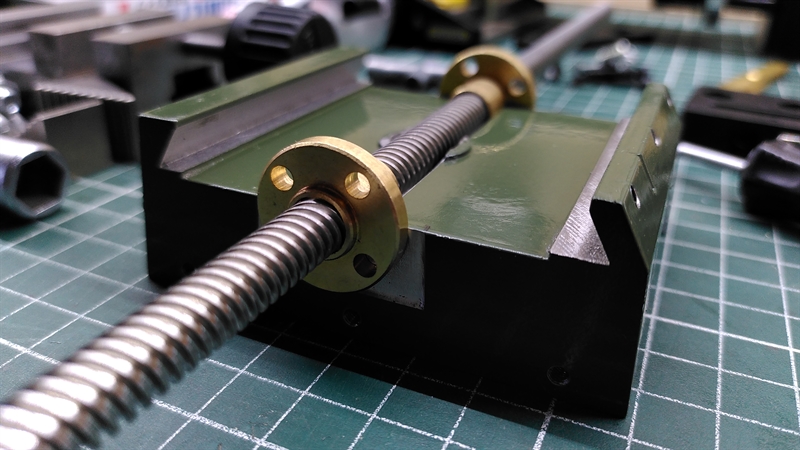

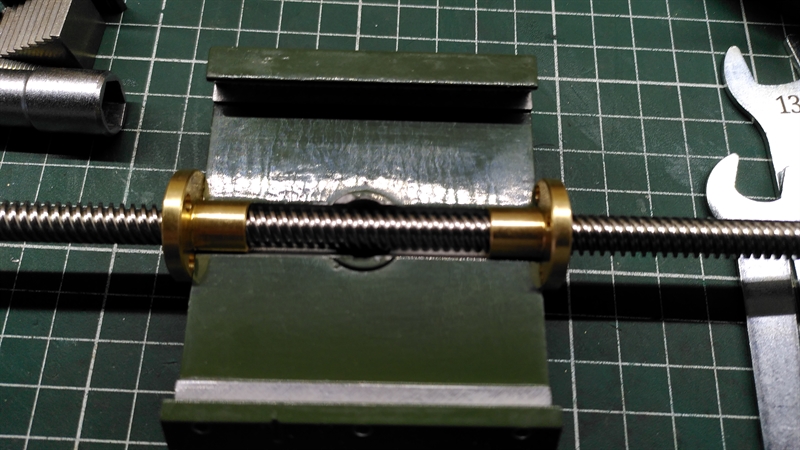

Ecrous en place : plus de jeu !
Prochaine étape : percer et tarauder les trous qui permettront la fixation des écrous sur le chariot.
