Comme expliqué précédemment, il faut régler deux problèmes pour la table : la précision et la course.
La course correspond au déplacement des axes X et Y de la table.

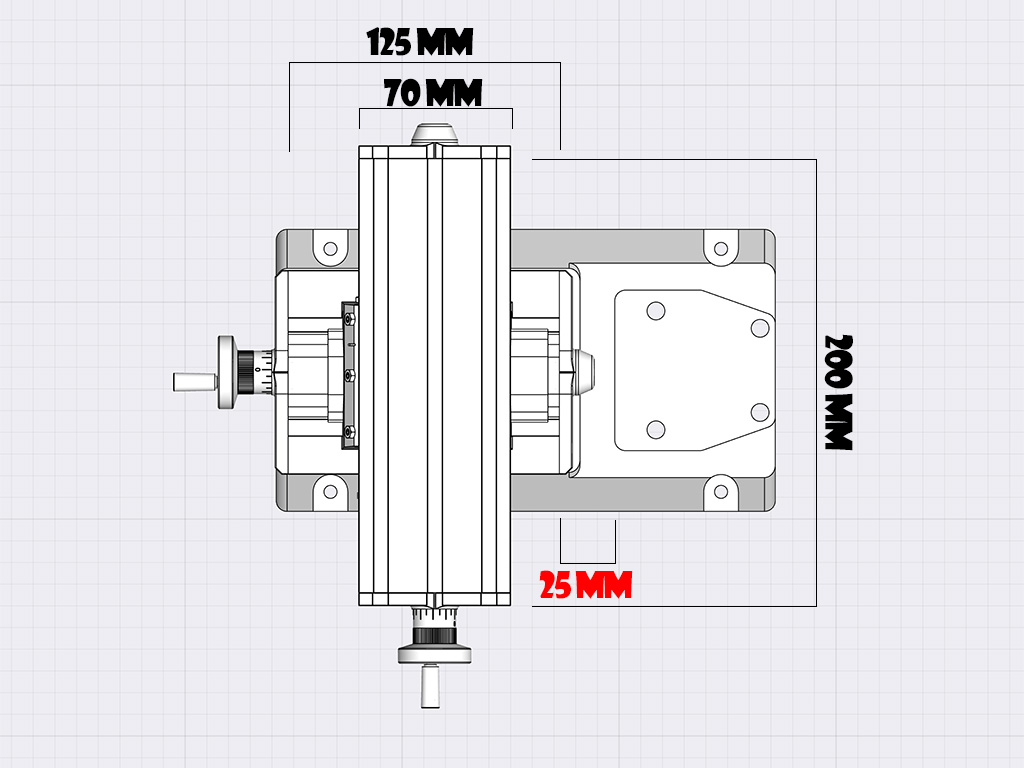

Sur la KT70, la glissière inférieure ne fait que 125 mm et pire, sa butée est à 25 mm (+/-) de la colonne !
Rien à faire : il faut que la course aille le plus près possible de la colonne, mais comment ?

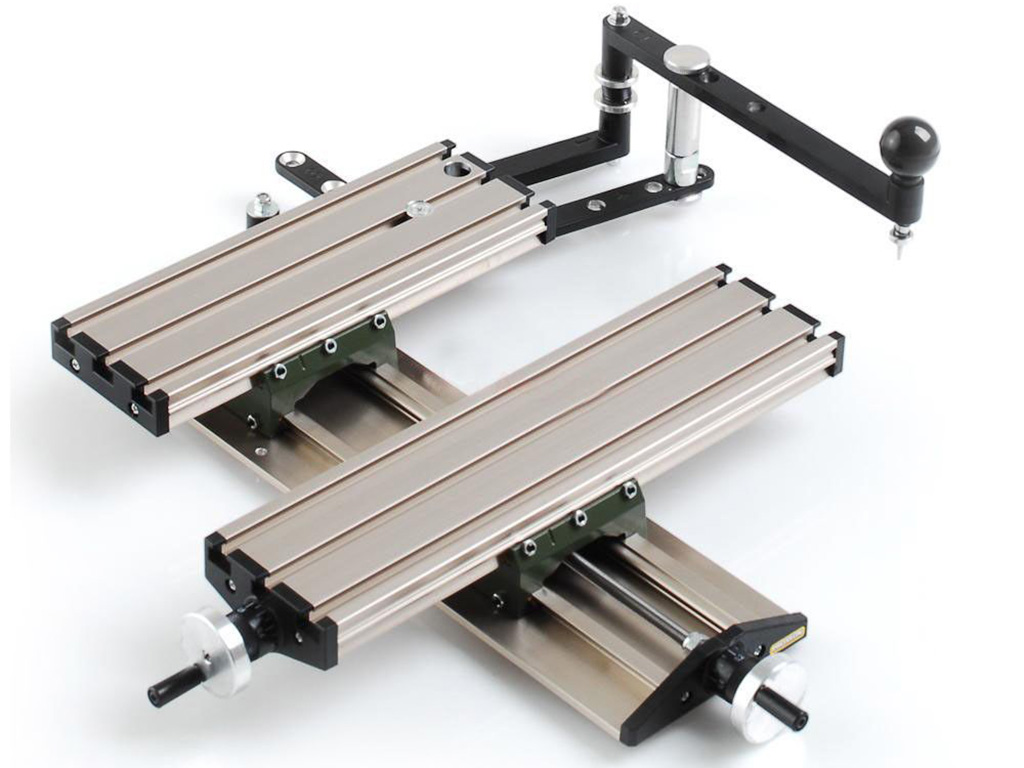

Le pantographe Proxxon GE70
La table de ce pantographe utilise une glissière de 315 mm de long et la table fait quant à elle 70 mm x 260 mm, de quoi augmenter considérablement les courses X et Y !
Je me suis donc mis en quête de cet outil sur le Bon Coin : pas de bol, il est rarement proposé à la revente, et à mon avis c'est parce que Proxxon n'a pas dû en vendre beaucoup...
J'ai quand même réussi à en rater un qui était vendu quelques minutes après sa publication !!! C'était un modèle GE20, plus récent, qui est une version débarrassée des vis mères.
Mais oh! gros coup de bol, un jour pas fait comme un autre je suis tombé complètement par hasard sur une annonce d'un ensemble complet comprenant la fraiseuse MF70 et le pantographe GE70 !
J'ai fait une excellente affaire en achetant le tout 280 €, le pantographe a lui seule valant environ 180 € neuf, sans parler de la fraiseuse !

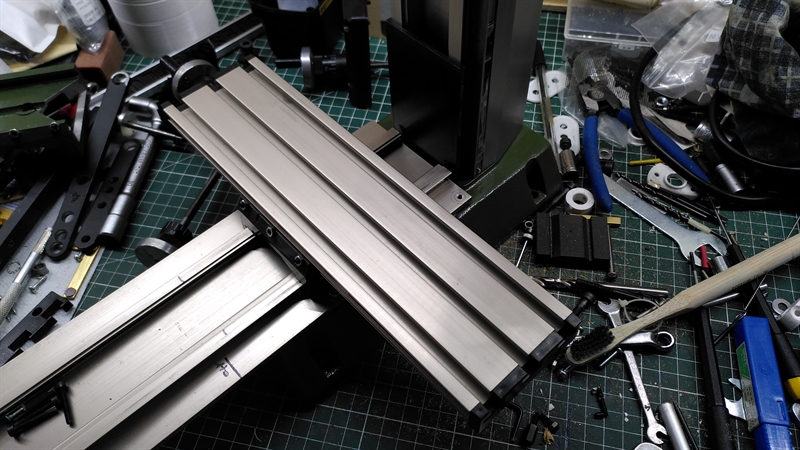

la table du pantographe GE70 en place sur le socle de la MF70 (ouais, je sais, c'est le bordel autour...)
Me voilà donc avec 2 fraiseuses MF70 et le fameux pantographe : de quoi bricoler sereinement... j'allais ainsi pouvoir modifier la fraiseuse achetée d'occasion avec ma propre fraiseuse et accéder à des composants compatibles mais de plus grande dimension pour modifier la table.
La modification de la table

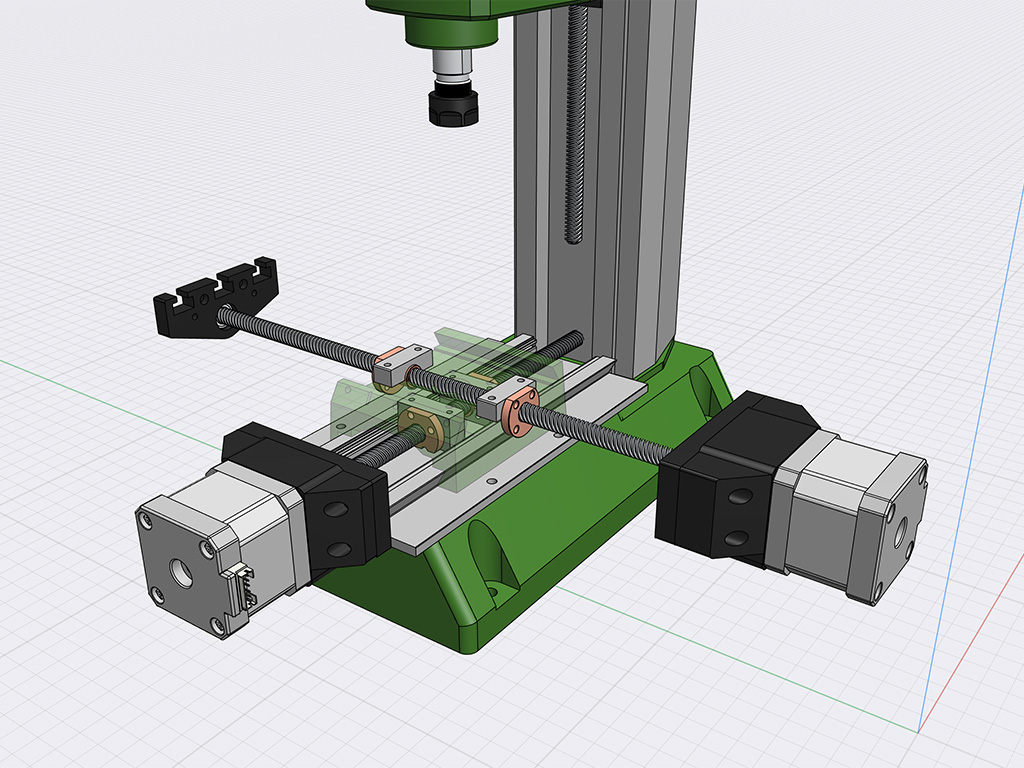

Sur cette vue, on peut voir les "écrous" T8 montées en opposition ainsi que la glissière issue du pantographe raccourcie à 170 mm soit tout de même 45 mm de plus que la glissière d'origine mais utilisable sur toute la longueur cette fois.
Les vis mères passeront dans les saignées ou passaient les axes de M6, il y a tout juste la place.
Les supports d'écrous seront imprimés en 3D dans un premier temps mais quand la fraiseuse sera en mesure de travailler l'aluminium, ils seront refait dans cette matière pour plus de longévité.
Les moteurs pas à pas sont des NEMA 17 issus de diverses modifications de mes imprimantes 3D et le montage reprend celui utilisé par Proxxon pour sa version CNC de la MF70 : ils seront raccordés par des connecteurs 5 mm / 8 mm.
La précision est donnée par le montage des écrous en opposition : l'un est solidaire du chariot mais l'autre pourra être serré plus ou moins afin de venir rattraper le jeu.
A noter que les écrous vont devoir être retravaillés afin de rentrer dans l'espace restreint supérieur et inférieur du chariot : pas mécontent de pouvoir bénéficier de l'autre fraiseuse pour réaliser le travail.

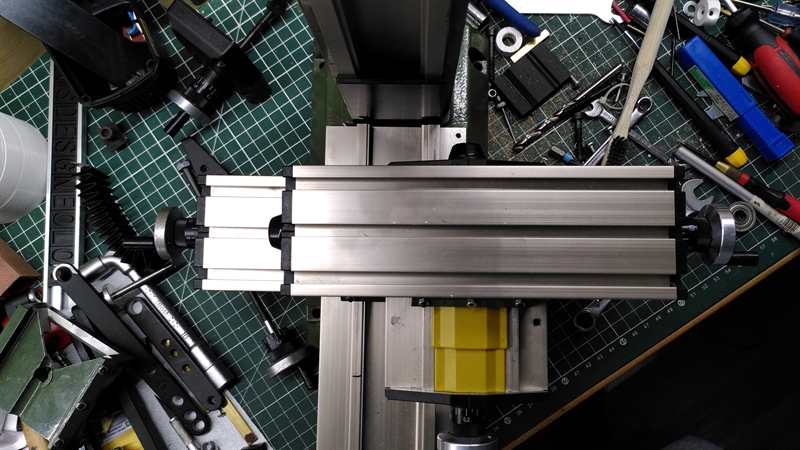

on voit bien la différence de dimensions entre la table GE70 et la KT70
Article suivant >
Rendons a César....
Mon montage avec les écrous en opposition s'inspire totalement de l'excellent Volodymyr Zhadlun !
