L'axe Z
Même vis mère pour la tête mais écrou différent.

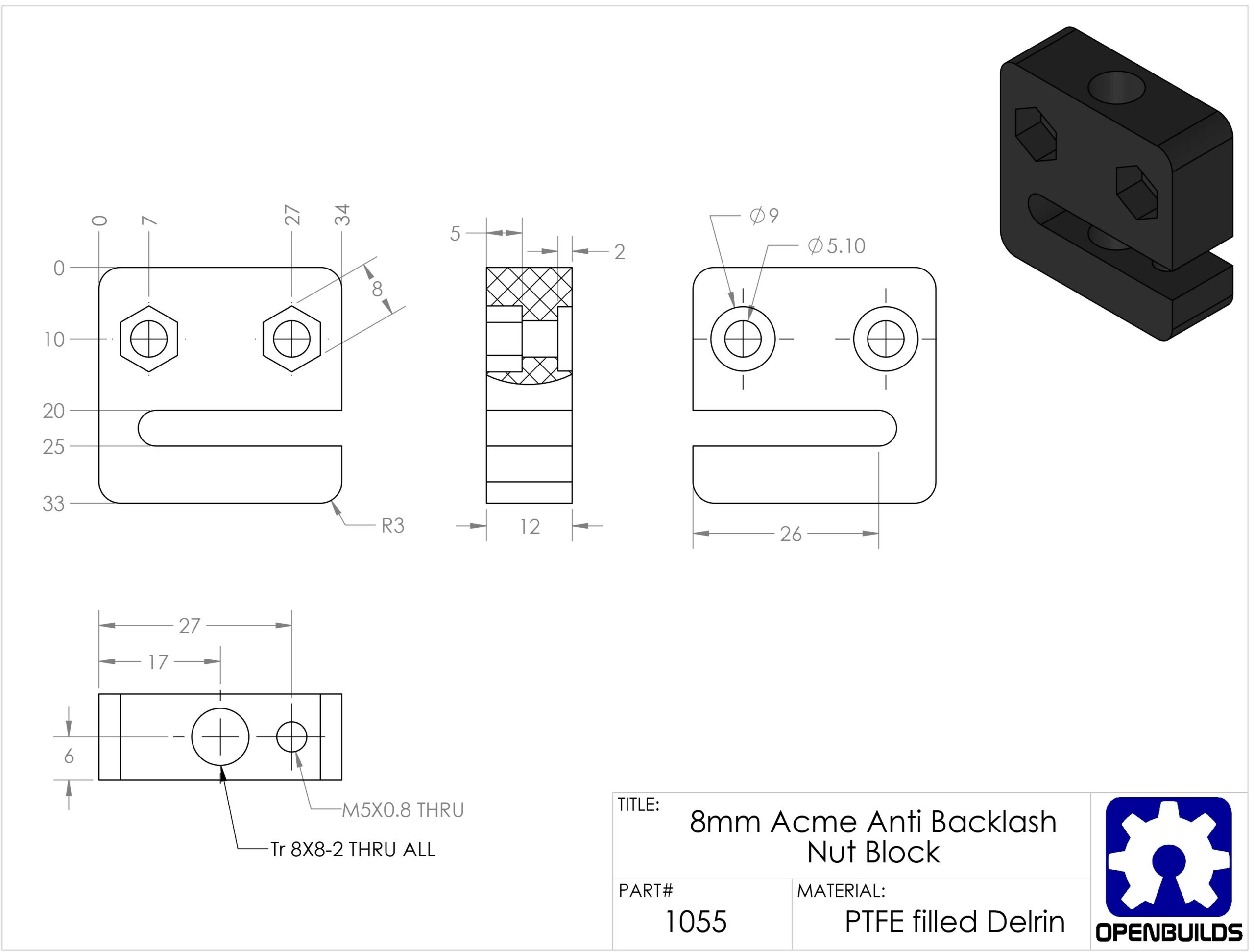

Ici, je vais utiliser un bloc écrou qui permet de régler le "backlash" à l'aide d'une vis sans tête, un peu comme pour les lardons des chariots.
La pièce est en PTFE chargé en DELRIN (comprendre Teflon chargé POM...), matériau qui se travaille facilement sur une fraiseuse : ça tombe bien, car il va falloir le faire maigrir sur une de ses faces afin qu'il passe dans le petit espace qui reste entre la tête et la colonne et du coup mais surtout sur les côtés car il fait 33,6 mm de large et l'espace n'est que de 31 mm (j'ai bien fait d'en acheter 2 !).

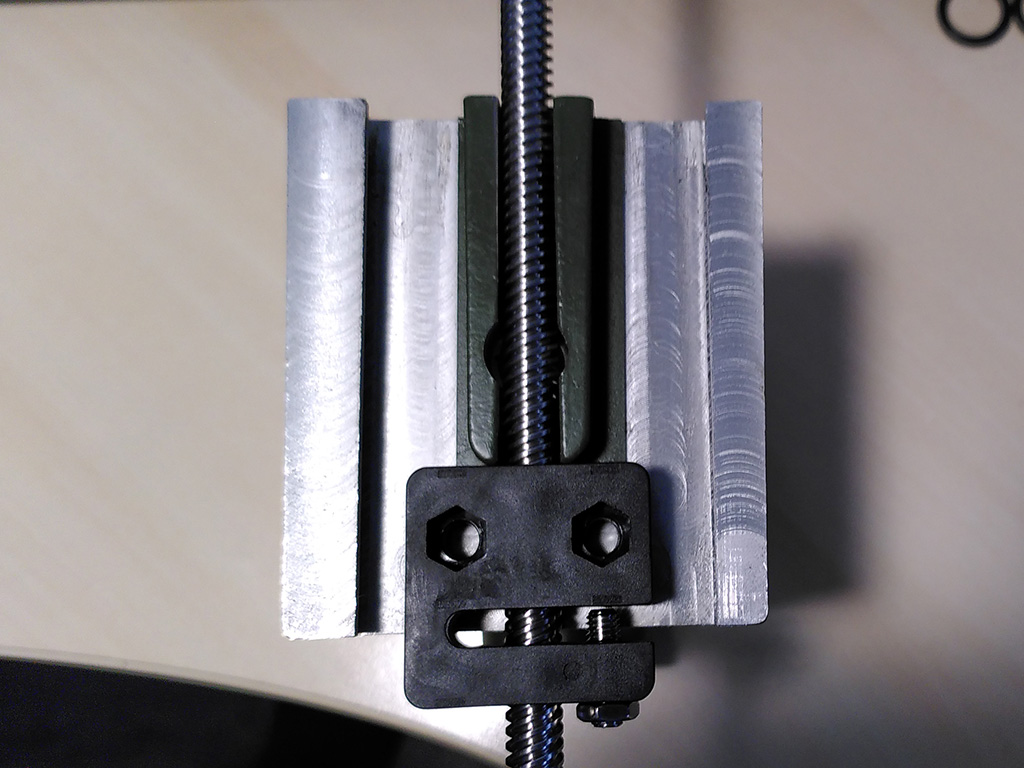

Ce bloc sera placé en bas de la tête, il y a tout juste la place. Il faudra juste le fraiser pour l'ajuster au niveau de son épaisseur.
Deux vis serviront à le maintenir en place mais je vais certainement devoir fabriquer des adaptateurs en alu afin de venir remplir les emplacements prévus d'origine pour sa fixation qui font appel à des écrous en M5, d'où l'emplacement pour les "noyer", que je vais remplacer par des vis têtes fraisées en M4 qui viendront traverser la tête.
A noter que le bloc en lui même, de part le matériau employé n'a aucun jeu de fonctionnement tout en étant très "souple" quant au déplacement de la vis mère.
Si ce bloc ne donne pas entière satisfaction avec le temps, j'appliquerai la même solution que Volodymyr Zhadlun dans sa vidéo...(cf. sa vidéo dans l'article précédent)
C'est parti !

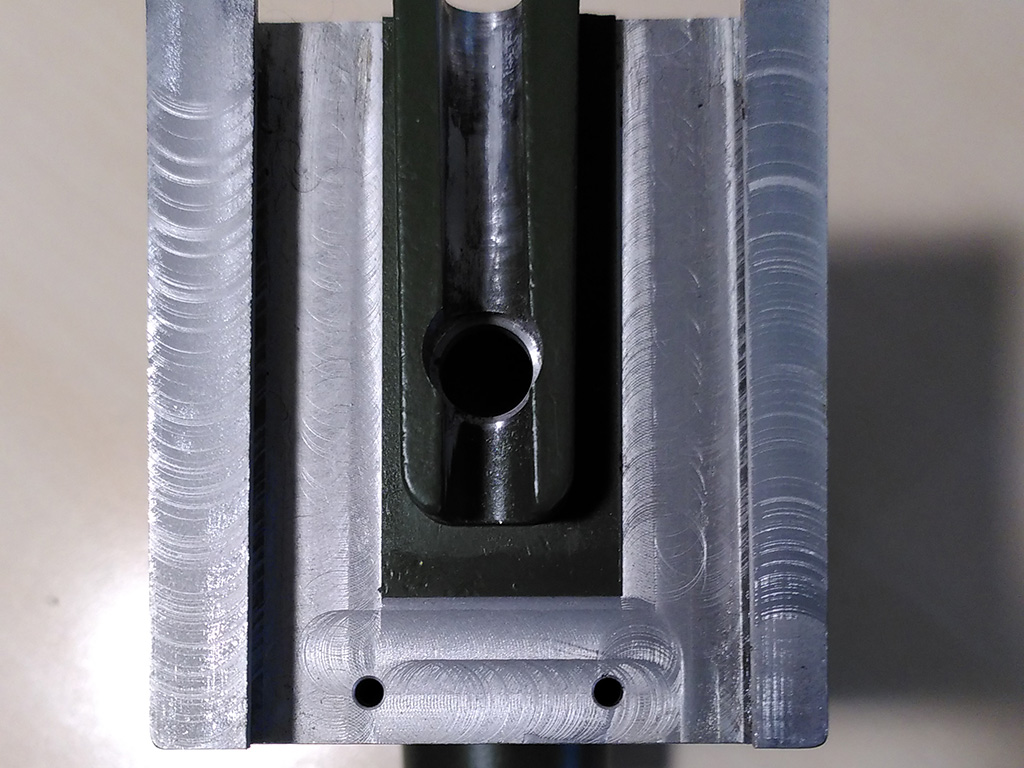

L'arrière de la tête côté glissière a été rectifiée afin de laisser la place pour une plaque de protection qui se fixe sur les deux petits trous que l'on voit (j'ai cassé ce cache en le démontant, bref....).
J'ai besoin de mettre le tout à niveau mais malheureusement elle ne passe pas sur la MF70 (d'où le "micro-fraiseuse"...).
Pas grave, direction la perceuse à colonne, serrage dans l'étau, mise à l'horizontale à l'aide d'un comparateur... ouais, pas mal.

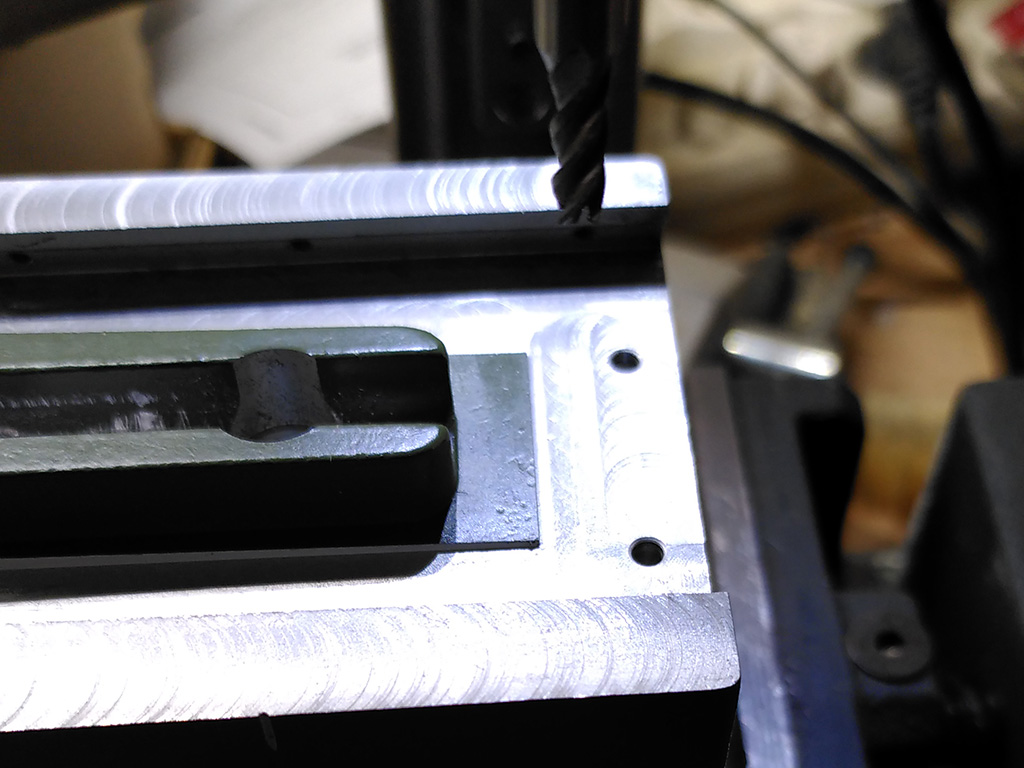

Montage d'une fraise de 4 mm et c'est parti mon kiki !

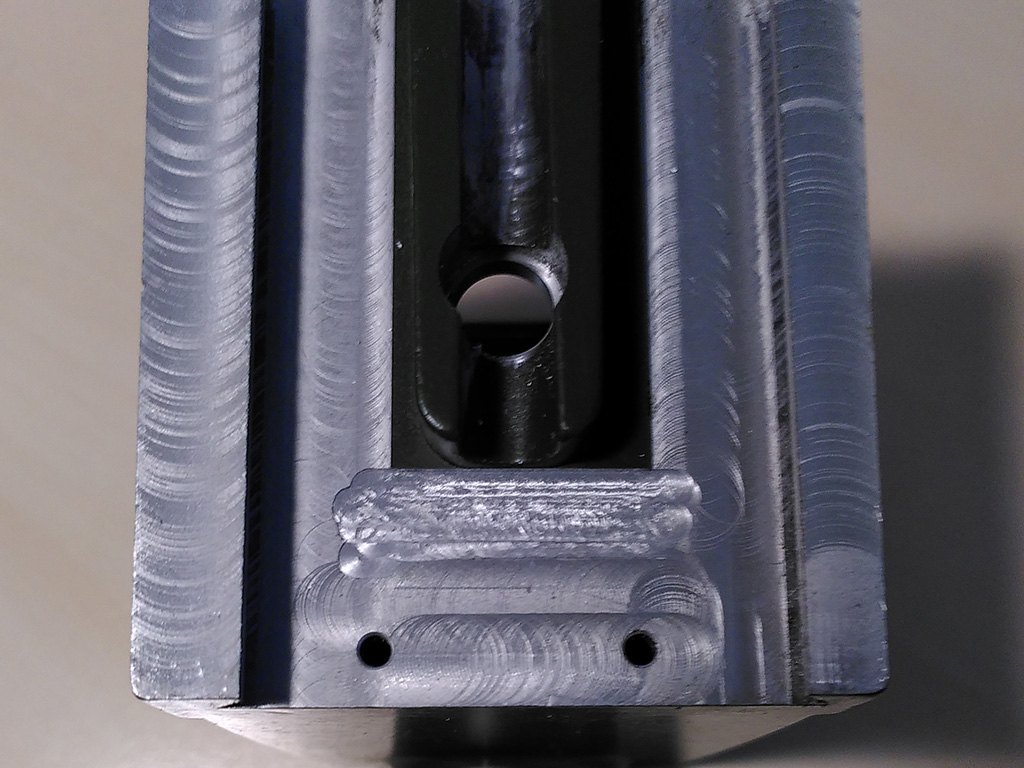

Quelques aller-retours plus tard et le surplus a disparu.

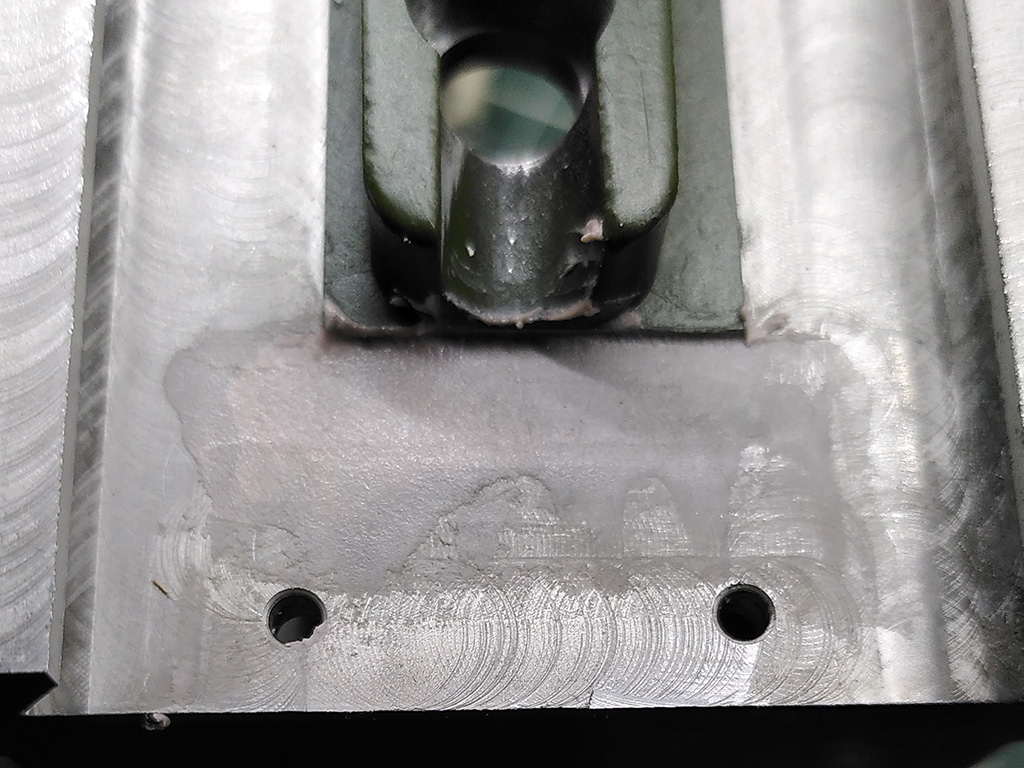

Bon, je sais, c'est un tantinet plus profond qu'attendu mais ce n'est pas grave, je mettrai tout ça à niveau en appliquant une très légère couche de mastic polyester.
ça, c'est fait
