je retape une mini : même pas peur

17
octobre
2013
nouvelle génération

Le remplaçant du BR1303/20 est arrivé : pas de doute, on a bien là un équipement de nouvelle génération. J'irai certainement le monter demain car pas le temps aujourd'hui.

Reverse engineering
J'ai emprunté quelques gouttes de diluant à verni à ongle à ma fille (elle n'était pas là, sinon...) et j'ai enlevé la peinture noire du composant pour vérifier sa référence.
Et bien c'est pas un LM317, mais alors pas du tout ! C'est un TS7810cz.

Voici ses caractéristiques :
voltage en entrée : 16v
voltage maxi en sortie : 10,4v

Pour info, le prix du composant est de ....0.55 €

mise à jour du 18 octobre

J'ai monté le stabilisateur en lieu et place de son ancêtre : nickel ! La jauge d'essence remonte et ne frétille pas. Idem pour la jauge de température moteur. Je suis quand même allé faire un tour pour voir si ça tenait et oui, ça fonctionne parfaitement !

Pour info, vous le trouverez ici :
ebay, Classic Mini / Land Rover voltage Stabilizer (solid state) 1303/20 BMK1559

  • nouvelle génération

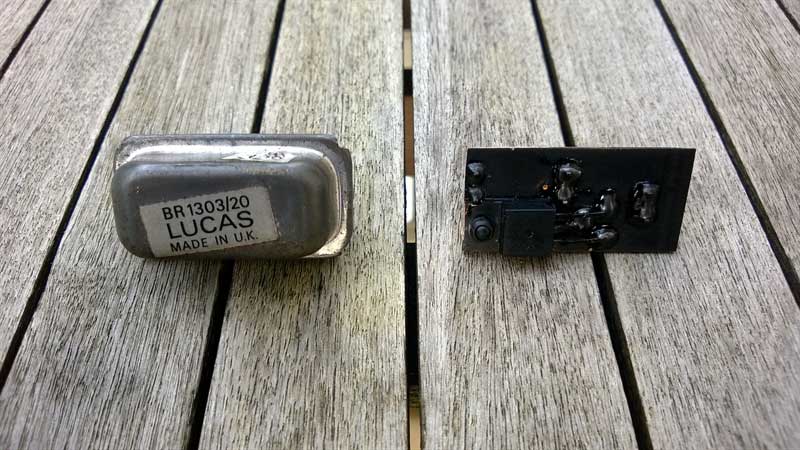

    old vs new
  • nouvelle génération
    solid state stabilizer
  • nouvelle génération

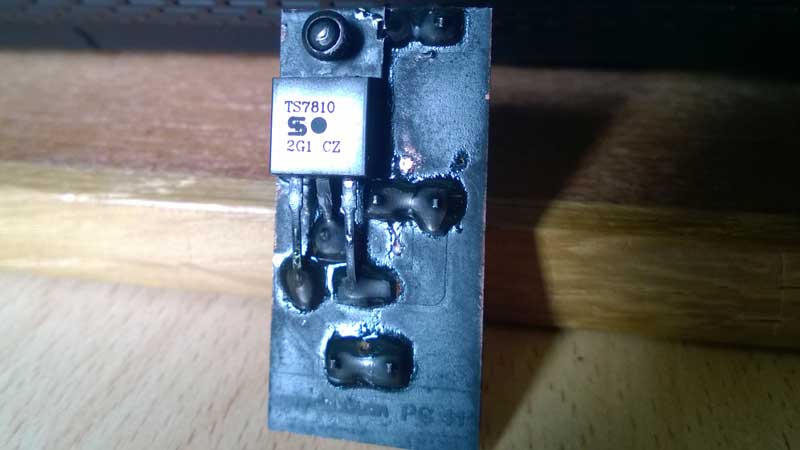

    TS7810cz
  • nouvelle génération

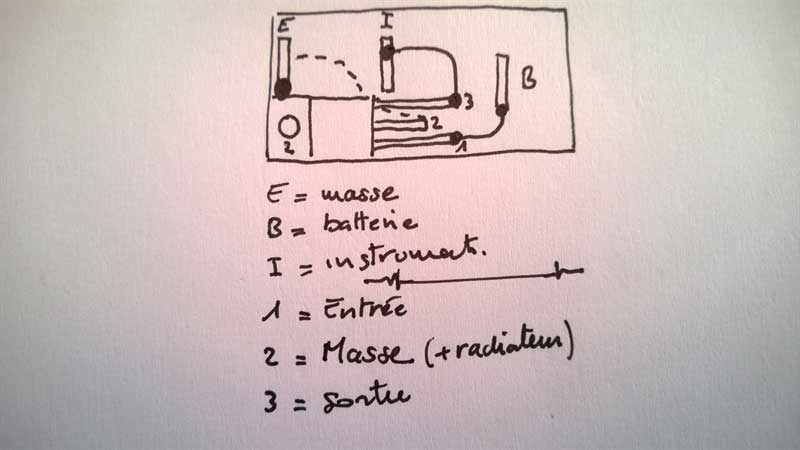

    le schéma logique
  • nouvelle génération

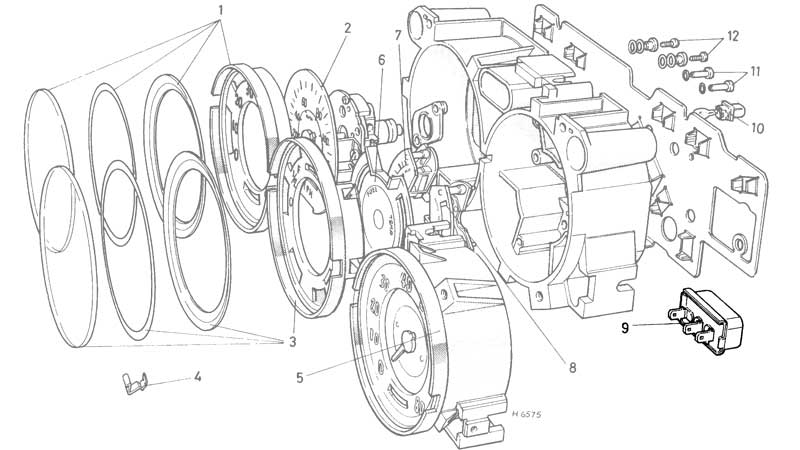

    -> 9 : LUCAS 1303/20
  • nouvelle génération

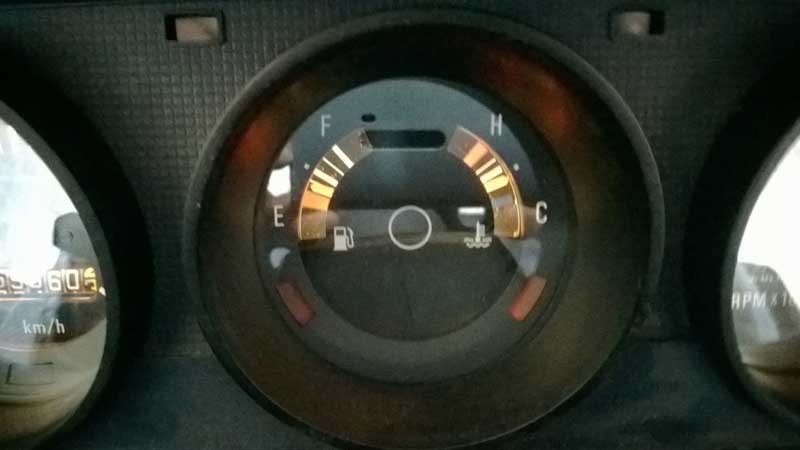

    jauge d'essence et de température : check !
