Satanée tourelle porte-outils ref. 24022... elle m'aura donné du fil à retordre pour en trouver une.
PROXXON n'en a plus en stock, j'ai fait tous les revendeurs en France : rien, nada.
J'ai ...
Les pièces détachées commandées chez PROXXON sont (enfin) arrivées...
les 4 courroies neuves
la clé du mandrin
et une table pour plus tard... (surtout quand j'aurai commandé de quoi la ...
... pour le filetage
Remarque : Le tour PROXXON PD 230/E vous permet de couper des filets métriques aux pas suivants : 0,5 (M3) ; 0,625 ; 0,7 (M4) ; 0,75 ; 0,8 (M5) ; 1,0 (M6) ; 1,25 (M8) et 1,5 (M10).
Le...
Gear Set for turning standard / imperial threads
Contains 8 change gears for making threads with 56, 48, 42, 36, 35, 30, 28, 24, 21, or 18 thread pitch per inch.
NO 34 011

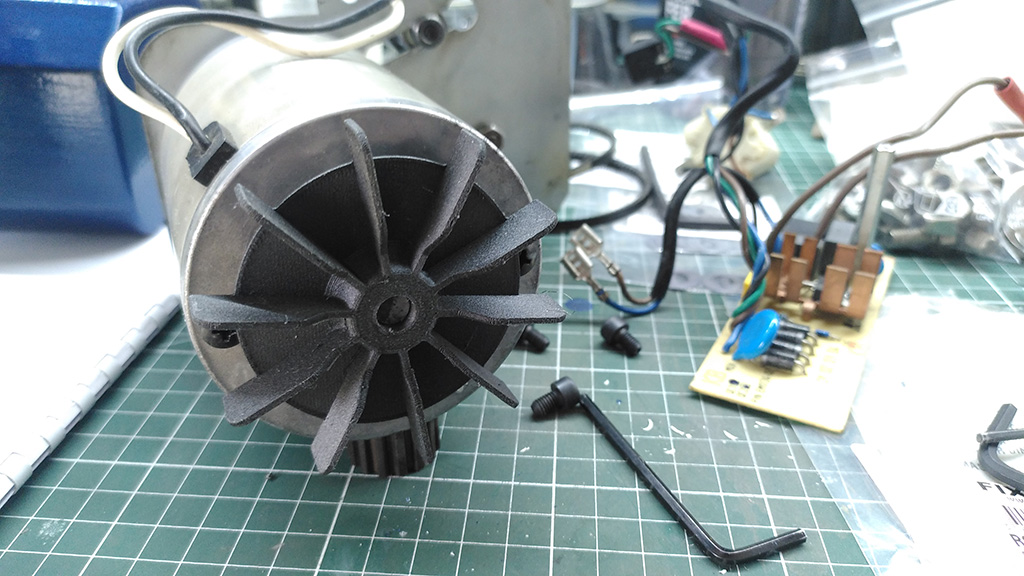

Remontage complet effectué mais les pales du ventilos touchent un tout petit peu... retour dans la CAO pour enlever 2 mm en diamètre pour passer de 76 mm à 74 mm.
Elle va également perdre en hauteur (-1 m...
Je ne sais pas quel était le niveau en bricolage de l'ancien propriétaire mais je suis certain que je peux faire beaucoup mieux...
Le problème
Il y a un passe-étoupe sur la carter de la poupée fixe do...
Ce matin, c'est atelier soudure ! (ou pas*)
Il faut que je change l'ampoule témoin d'allumage du tour : elle était grillée et son support pété et en plus, un des fils était dessoudé ce qui était ...

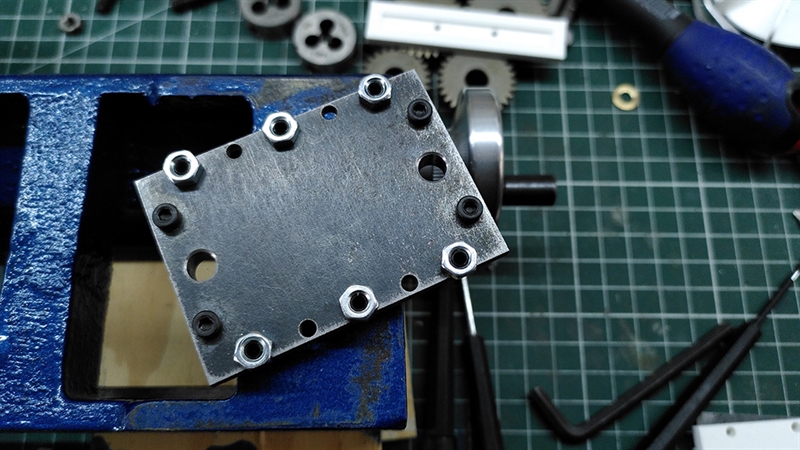

Les pièces commandées sont arrivées tout à l'heure et elles sont parfaites !

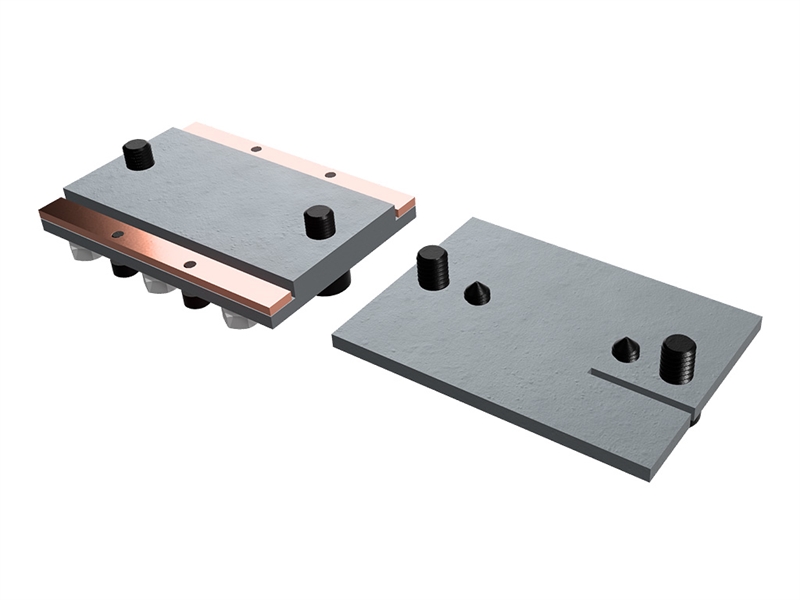

à gauche les deux nouvelles platines qui seront assemblées et à droite, celle d'origine
Un petit coup de foret ou il ...
Mais qu'ont en point commun les tours MANIX, TOYO, SAKAI et PROXXON ?
d'après le site http://www.lathes.co.uk/toyo/ (en anglais)
Traduction
Connu initialement sous le nom de "Toyo&...
Il va falloir que je commandes quelques pièces et accessoires de ci de là...
Pièces
24004-01-59a : la clé pour le mandrin (sans gravure) (6,10€ prx)
24004-00-18 : courroie T5-40 80XL (4,90€...
J'ai lu sur les forums que les petits tours de ce type souffraient de problème au niveau du moteur.
Comme tous les moteurs électriques, si on les sollicite trop, ils chauffent...
Une solution ?
Les r...
La poupée mobile est peinte et remontée... mais j'ai vraiment chi@r la peinture... un truc de dingue !
Bon promis, je la referai !
Et il est temps de s'attaquer au gros morceau : la poupée fix...

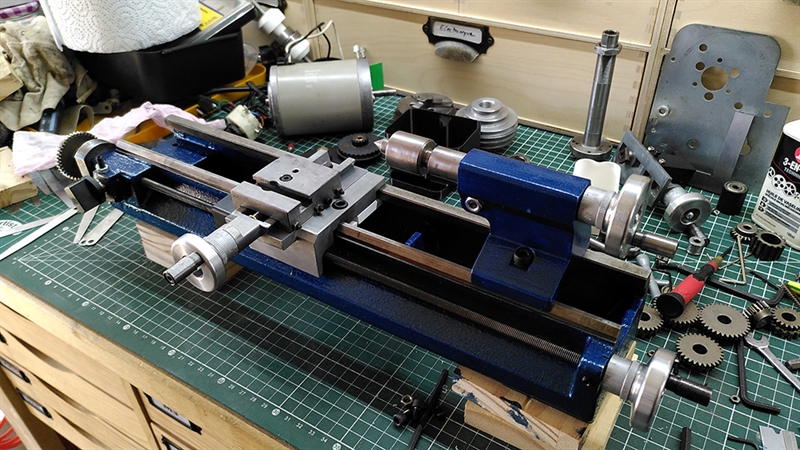

J'ai commencé à assembler le banc en remontant la vis-mère ainsi que le chariot longitudinal.
J'ai ressorti la doc afin de comprendre comment il était réglé : en fait c'est simple, trop peut...
Attention ! Pour assurer un bon fonctionnement du tour, il est indispensable :
• de sélectionner l'outil approprié au travail envisagé,
• de disposer d'un taillant de l'outil bien aiguis...
Un rayon de soleil m'a convaincu de préparer une mixture à base de sous-couche diluée au white-spirit que j'ai passé à l'aéro sur la poupée-fixe et la poupée-mobile.
Bon, la mixture était mal mél...
Attention ! Retirez le cordon d'alimentation avant d'effectuer tous travaux dans le carter de la boîte d'engrenages. Risque de blessures !
Ajustez la vitesse de rotation de l'arbre au matéria...
1) Après avoir utilisé l'appareil, éliminez soigneusement tous les copeaux à l'aide d'un pinceau ou d'une balayette.
2) Graissez ou lubrifiez toutes les pièces en suivant les indications du s...
Réglage du jeu des glissières
Remarque : Même lorsque les glissières sont lubrifiées à intervalles réguliers, vous ne pouvez pas empêcher qu'elles aient du jeu après un certain temps.
1) Desserrez...
1 Arbre moteur
2 Mandrin
3 Porte-outils
4 Contre-pointe tournante
5 Surface de la bride pour l'unité de fraisage
6 Fourreau de la broche
7 Vis de serrage du fourreau de la broche
...

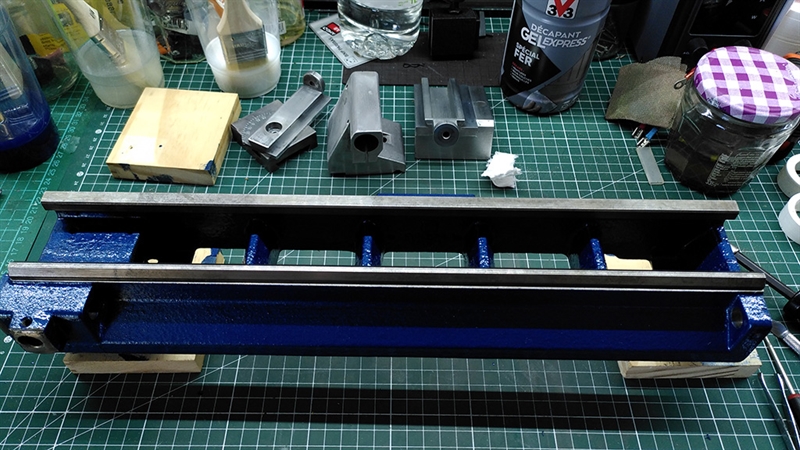

Il est pas beau ce banc ?
J'en ai profité pour faire un montage à blanc de la vis-mère et de son embrayage.
l'embrayage de la vis-mère
la vis-mère
...
